75 TRIAL FM 430

Beubeugne steph | 52 ans | 719 Messages | 485 images | Blog Hors ligne
rep 275/325
Posté le 06-03-2019, à 20:34

 smiley_15..tu vas avoir du mal à la salir aussi celle là !!... Veinard !!   smiley_03
Le bleu/rouge  ça donne drôlement bien !



Topics *Stêffie n'abeille Chieuve youpie .. * et *Peinture  croquis avariés . vieux Beubeugne .. * sur
https://www.cissybd.com/arrrhh_bd/index.php
Le roi PETRO DOLLARD A DIT les veinards auront des Fantic les pas vernis auront des Pětoires...
Moto(s) : Fantic trial 200 /250ccpro/250cc kroo freeride


Electric Dinaï | 57 ans | 630 Messages | 687 images | Blog Hors ligne
rep 276/325
Posté le 07-03-2019, à 17:58

patron/carton pour réalisation du sabot moteur   smiley_25





il est découpé dans une plaque de PEHD de 8mm  smiley_21











fixé à l'avant, y a plus qu'a jouer avé le décapeur thermique pour lui donner le galbe   smiley_03





on laisse bien refroidir....





et voilou, galbe et fixation sur l'arrière   smiley_26





j'avais prévu la fixation sur les renforts de cals pieds... deux p'tites entretoise alu et top moumoute !  smiley_03




impec    smiley_15





Let' Rock !Moto(s) : Fantic 300 Pro, Deux 75 FM430


GAT_HVA13 | 54 ans | 865 Messages | 346 images | Blog Hors ligne
rep 277/325
Posté le 07-03-2019, à 19:33

Perfecto mon gars  smiley_15  smiley_15
Le pehd pour le sabot c'est le top.
Tu l'as achetée où ta plaque ?



Force est de constater que le mieux est l'ennemi du bien....... smiley_25Moto(s) : 50 TX 370 79 240 Pro FM 450 82 et Un TX166 pour Gat_Junior


Electric Dinaï | 57 ans | 630 Messages | 687 images | Blog Hors ligne
rep 278/325
Posté le 07-03-2019, à 20:01
Beubeugne steph a écrit :

 smiley_15..tu vas avoir du mal à la salir aussi celle là !!... Veinard !!   smiley_03
Le bleu/rouge  ça donne drôlement bien !

j'vais l'emballer dans du papier bulles   smiley_14  smiley_26



Let' Rock !Moto(s) : Fantic 300 Pro, Deux 75 FM430


Electric Dinaï | 57 ans | 630 Messages | 687 images | Blog Hors ligne
rep 279/325
Posté le 07-03-2019, à 20:04
GAT_HVA13 a écrit :

Perfecto mon gars  smiley_15  smiley_15
Le pehd pour le sabot c'est le top.
Tu l'as achetée où ta plaque ?

Hello Thierry, le PEHD viens de chez Diplatech.   smiley_25



Let' Rock !Moto(s) : Fantic 300 Pro, Deux 75 FM430


Sergio15 | 54 ans | 148 Messages | 22 images | Blog Hors ligne
rep 280/325
Posté le 08-03-2019, à 10:25

Joli travail ,ca donne des idées. smiley_15
Serge



Moto(s) : FM 430 FM 150


Electric Dinaï | 57 ans | 630 Messages | 687 images | Blog Hors ligne
rep 281/325
Posté le 08-03-2019, à 13:00

on continu la méthode artisanale.... smiley_25   patron/carton pour le carter/chaîne et la bavette arrière (car le garde boue sera emprunté à une moderne avec feux intégré)  smiley_21





puis réalisation dans une plaque de PEHD de 1,5 mm   smiley_29





un premier jet





voila pour la bavette arrière   smiley_03








et le carter/chaîne   smiley_18





Let' Rock !Moto(s) : Fantic 300 Pro, Deux 75 FM430


Electric Dinaï | 57 ans | 630 Messages | 687 images | Blog Hors ligne
rep 282/325
Posté le 08-03-2019, à 13:01
sergio15 a écrit :

Joli travail ,ca donne des idées. smiley_15
Serge

c'est le but....site de partage   smiley_25



Let' Rock !Moto(s) : Fantic 300 Pro, Deux 75 FM430


Sergio15 | 54 ans | 148 Messages | 22 images | Blog Hors ligne
rep 283/325
Posté le 08-03-2019, à 13:29

je vais faire comme a l'école ,je vais copier  smiley_14 .peux tu me donner le lien du site ou tu as pris ton PEHD.
merci
Serge



Moto(s) : FM 430 FM 150


Electric Dinaï | 57 ans | 630 Messages | 687 images | Blog Hors ligne
rep 284/325
Posté le 08-03-2019, à 18:44

Ma méthode pour remettre proprement les roulements coniques de colonne de direction.
Ici des SKF 32005X (25x47x15), mais ils sont commun à beaucoup de modèles Fantic.
je fait perdre quelques 10ème au diamètre extérieure de la bague  (cuvette)   d'un rlt usagé  smiley_29





de façon qu'elle coulisse sans effort dans la portée   smiley_25





bien graisser la portée et la cuvette neuve   smiley_03





tapoter en veillant à être parallèle... avec un massette PVC   smiley_29





quand la cuvette est à fleur, finir de la pousser avec "l'outil maison"  et une massette en fer   smiley_06





quand le bruit change "Klang klang" , c'est quelle est bien au fond de la portée   smiley_15





et voilou, y a plus ka pour celle du bas !    smiley_26



Let' Rock !Moto(s) : Fantic 300 Pro, Deux 75 FM430


Electric Dinaï | 57 ans | 630 Messages | 687 images | Blog Hors ligne
rep 285/325
Posté le 08-03-2019, à 18:53
sergio15 a écrit :

je vais faire comme a l'école ,je vais copier  smiley_14 .peux tu me donner le lien du site ou tu as pris ton PEHD.
merci
Serge

le PEHD se travaille bien  smiley_03   je l'ai pris chez : http://diplatech.com/     smiley_25



Let' Rock !Moto(s) : Fantic 300 Pro, Deux 75 FM430


Beubeugne steph | 52 ans | 719 Messages | 485 images | Blog Hors ligne
rep 286/325
Posté le 08-03-2019, à 20:59

ÇA C'EST DU SYSTÈME D. DE  HAUT DE GAMME.. PRÉCISION ET INGÉNIOSITÉ = RÉALISATION DE SA PIÈCE SOI MÊME SANS DÉPENDRE D'UN SITE..  smiley_15  smiley_15



Topics *Stêffie n'abeille Chieuve youpie .. * et *Peinture  croquis avariés . vieux Beubeugne .. * sur
https://www.cissybd.com/arrrhh_bd/index.php
Le roi PETRO DOLLARD A DIT les veinards auront des Fantic les pas vernis auront des Pětoires...
Moto(s) : Fantic trial 200 /250ccpro/250cc kroo freeride


Electric Dinaï | 57 ans | 630 Messages | 687 images | Blog Hors ligne
rep 287/325
Posté le 11-03-2019, à 19:22

Je laisse tomber la fourche d'origine en 32 mm au profit d'une fourche de 303 en 35 mm   smiley_21
plus rigide , meilleur amortissement .... smiley_25
donc remplacement des tés d'origine par un té de 300   smiley_01





le té supérieure du 300

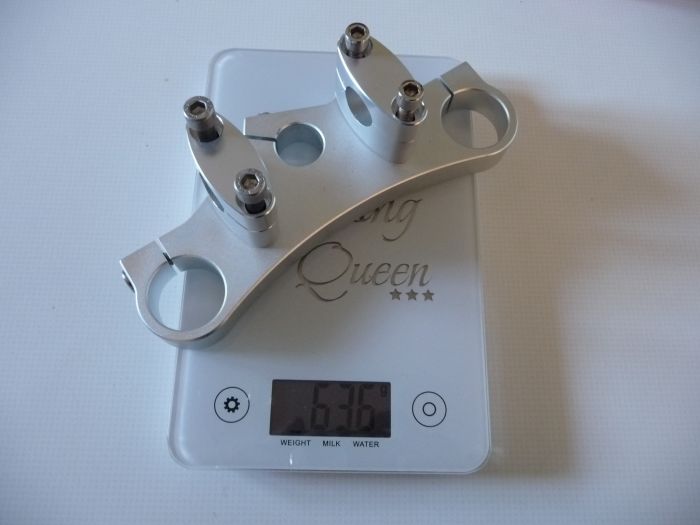

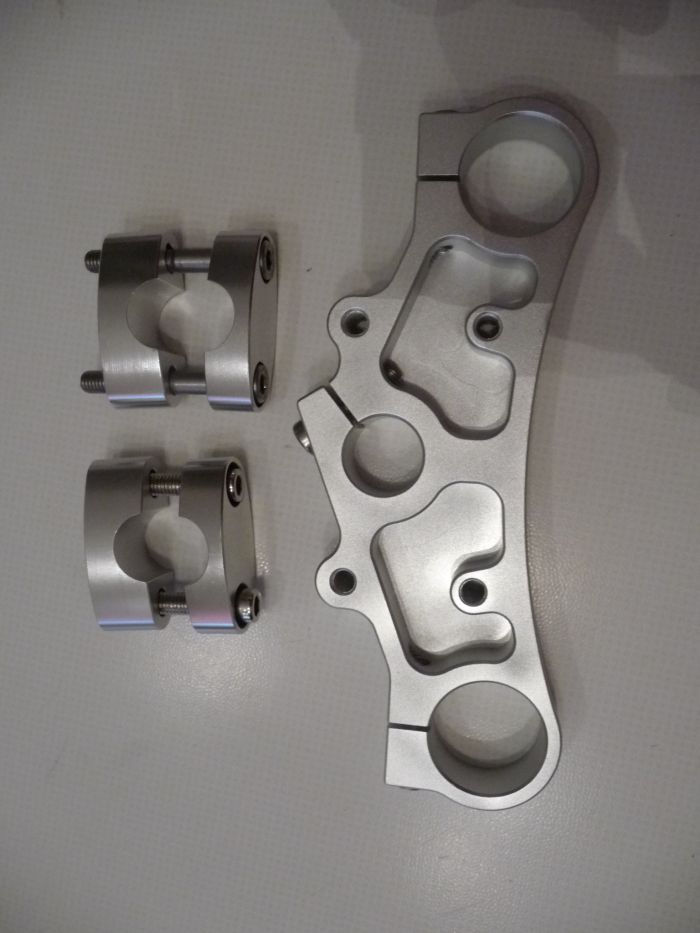

est remplacé par un té Delay en alu taillé dans la masse   smiley_18







en plus c'est la copie au niveau des cotes du té de 200 , très convoité   smiley_25

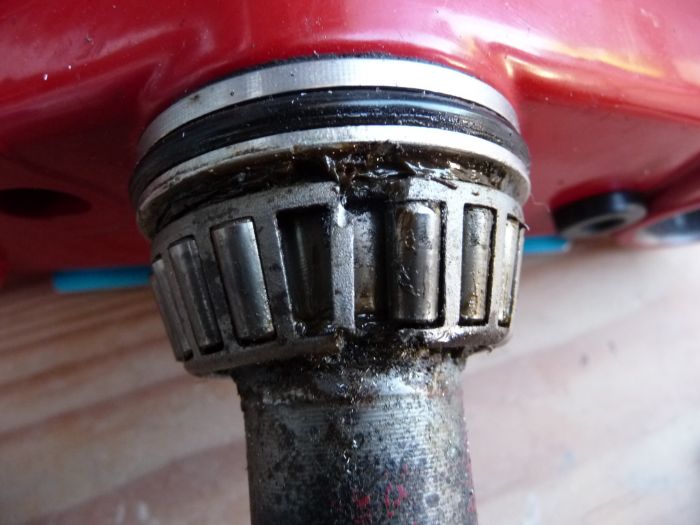

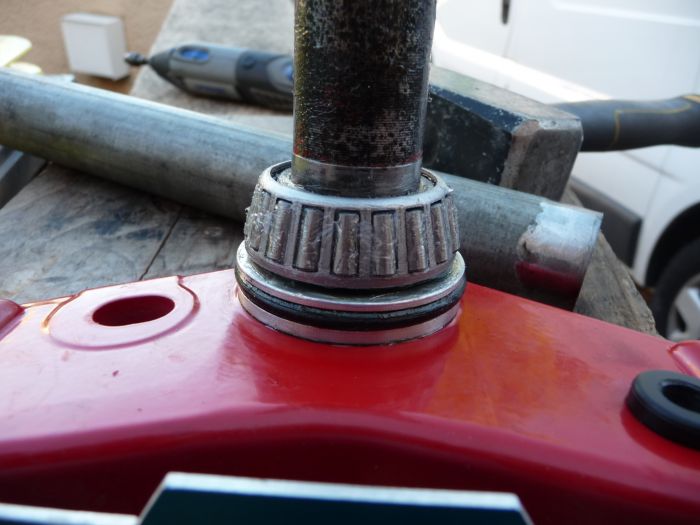

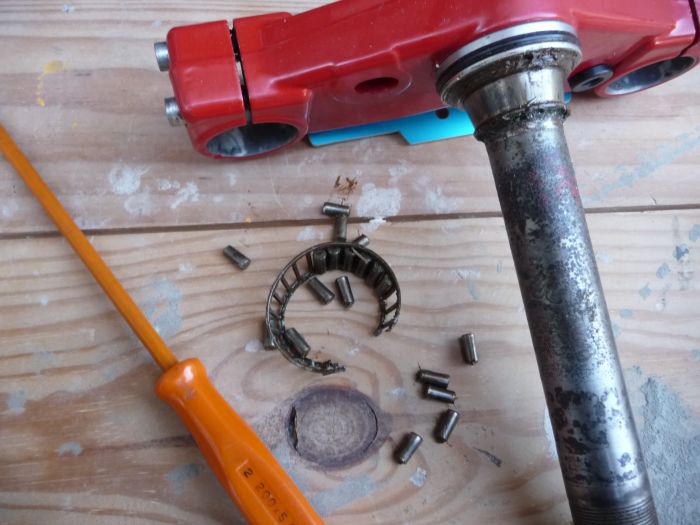

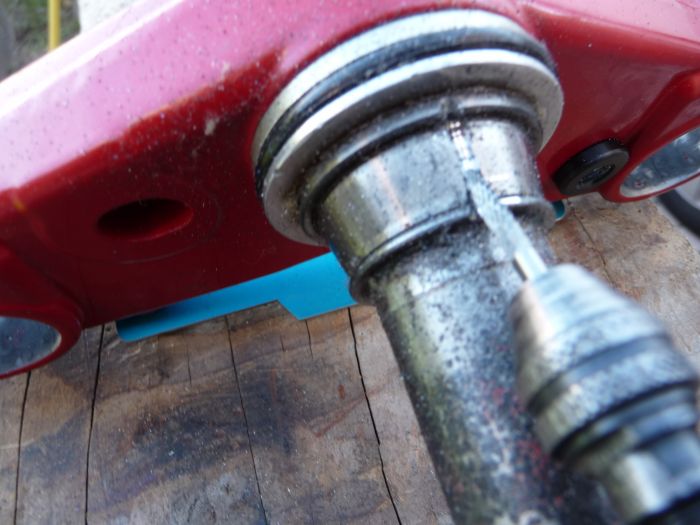

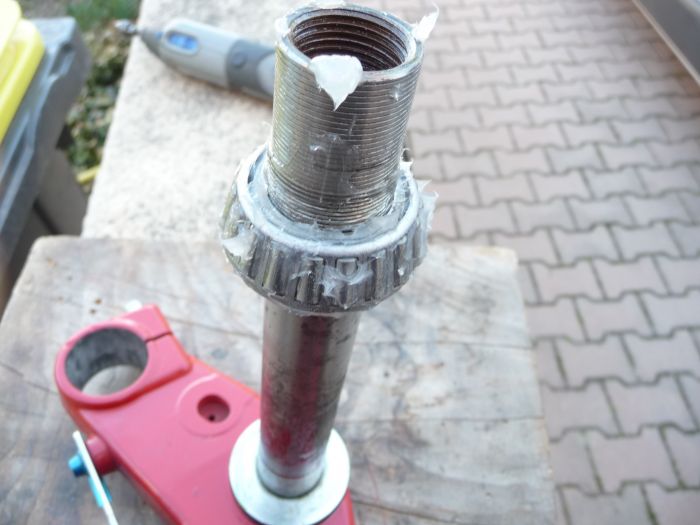

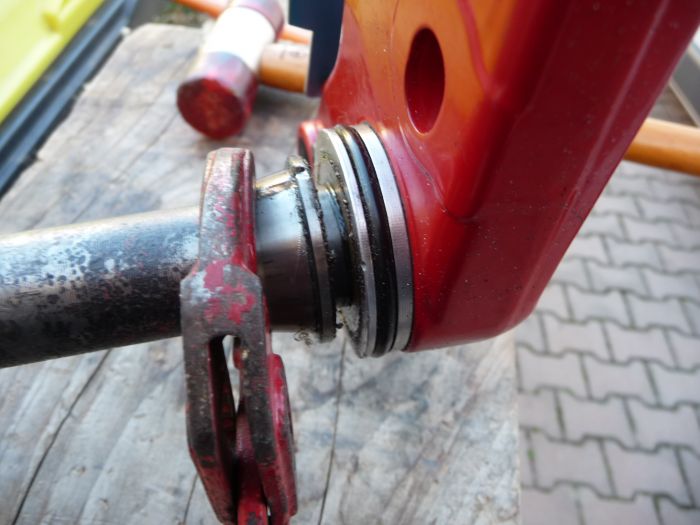

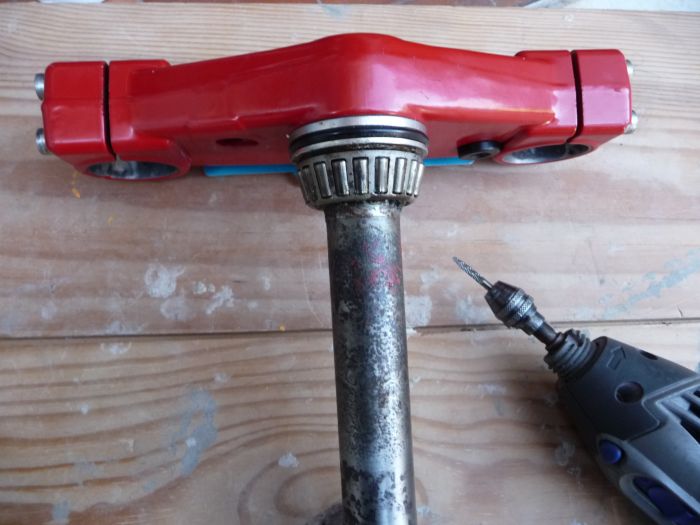

je vire l'ancien rlt inférieur avec Dremel et fraise carbure de tungstène   smiley_29

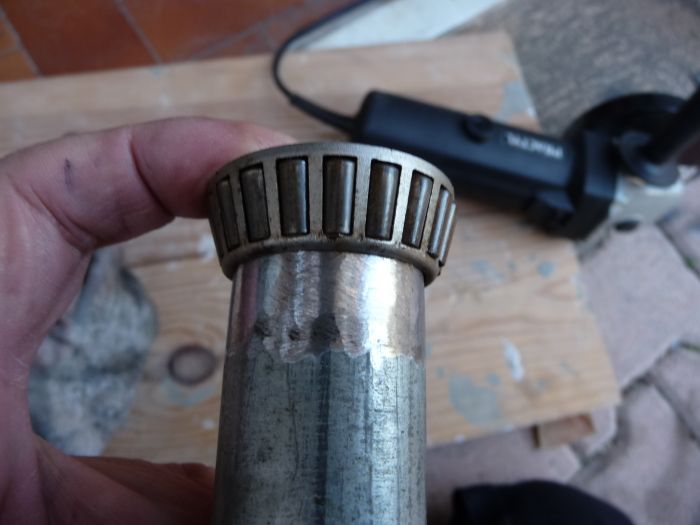

j'attaque la bague intèrieur   smiley_29

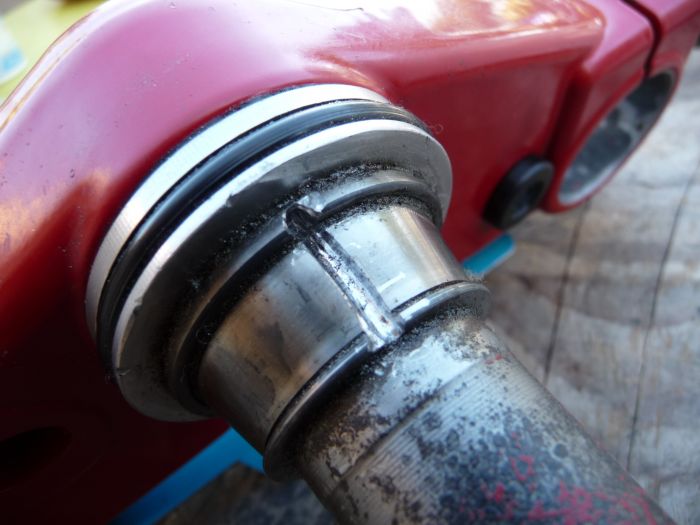

a ce stade ...un p'tit coup de burin pour la fendre  smiley_06

et comme elle  ne serre plus l'axe, à la pince quelques rotation et on fait monter   smiley_03

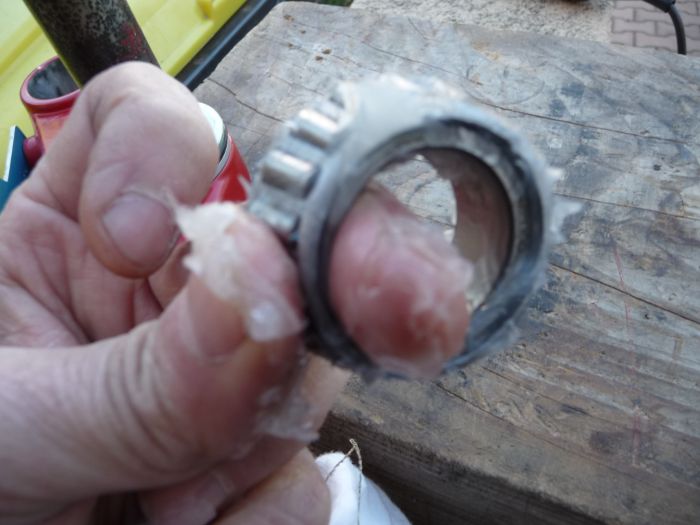

bien graisser le rlt

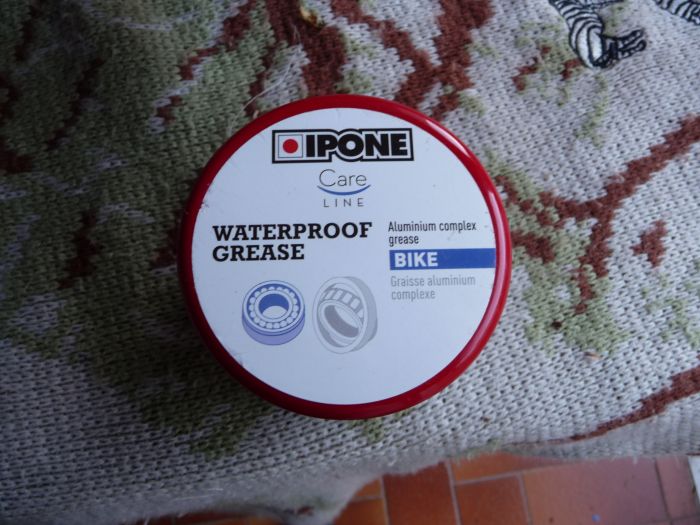

j'utilise une bonne graisse waterproof

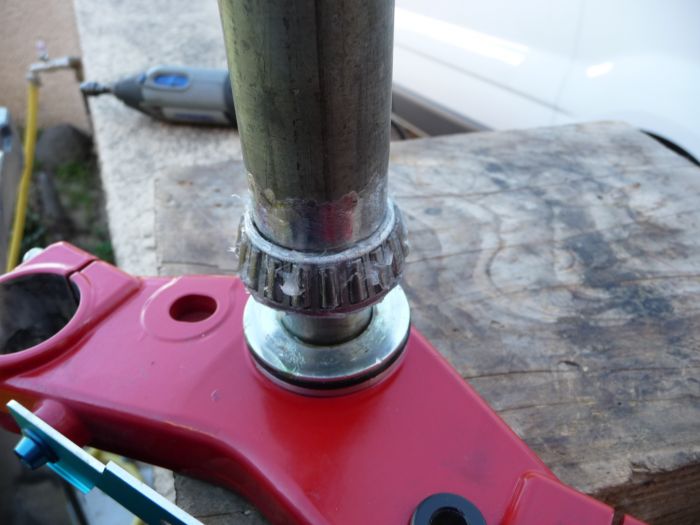

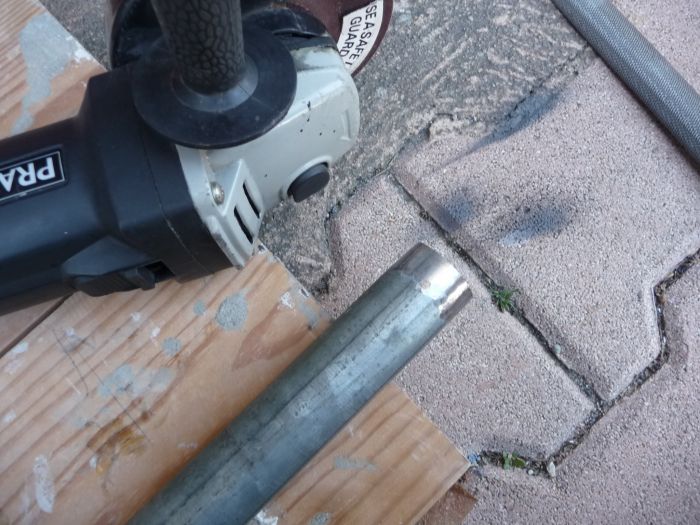

me suis fait un outil maison pour "engancher" les rlts de direction








on tape à la massette   smiley_06





bien à fond   smiley_01

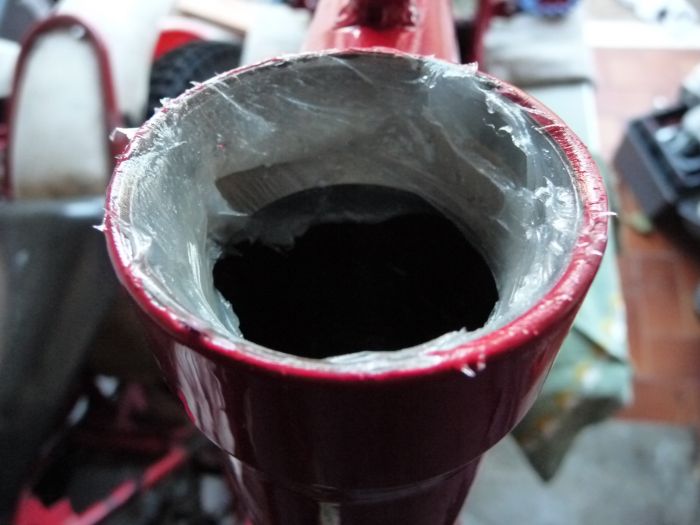

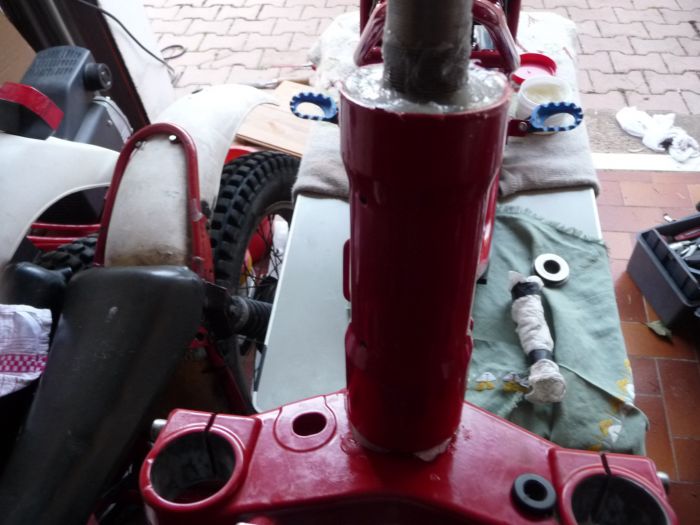

graisser abondamment les rlts et les cuvettes sur le cadre   smiley_25

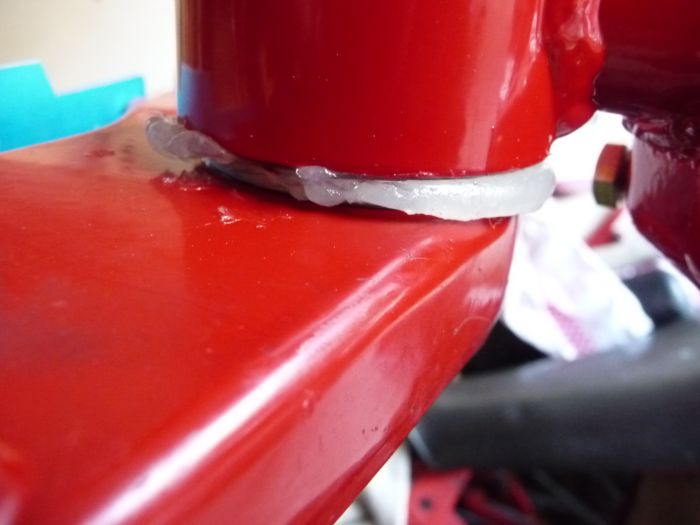

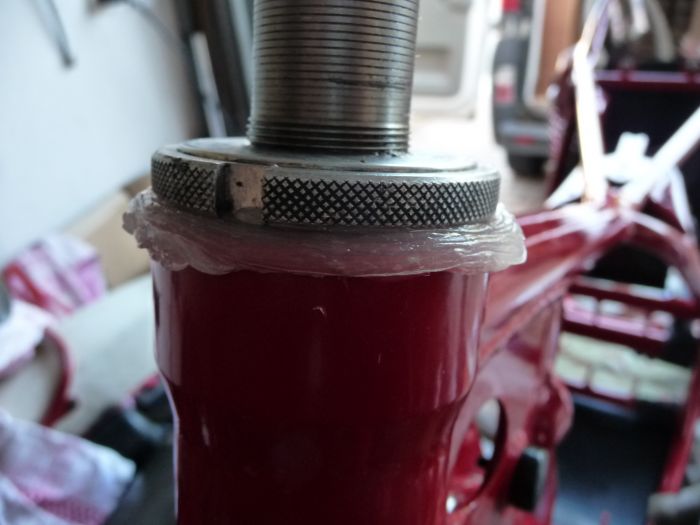

quand on serre l’écrou de compression la graisse déborde....là c'est bien graisser, faut pas négligé ce pt de la moto...poussière, eau

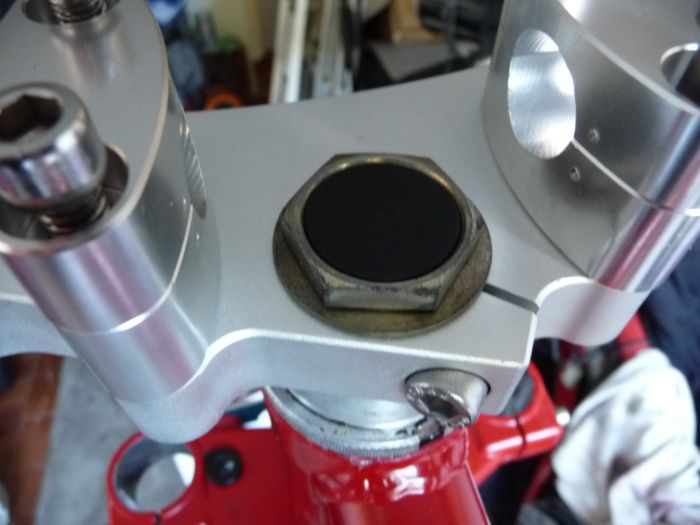

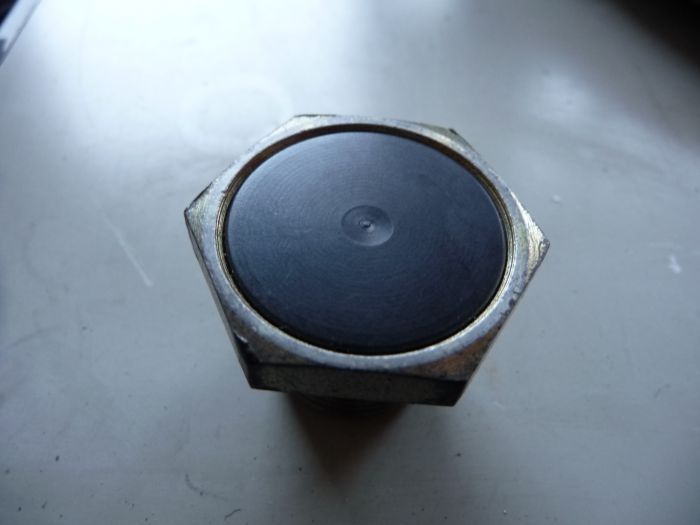

d’ailleurs j'ai fait tourner un bouchon pvc pour obturer l'écrou du té supp, pour éviter que l'eau ne s'y engouffre   smiley_15

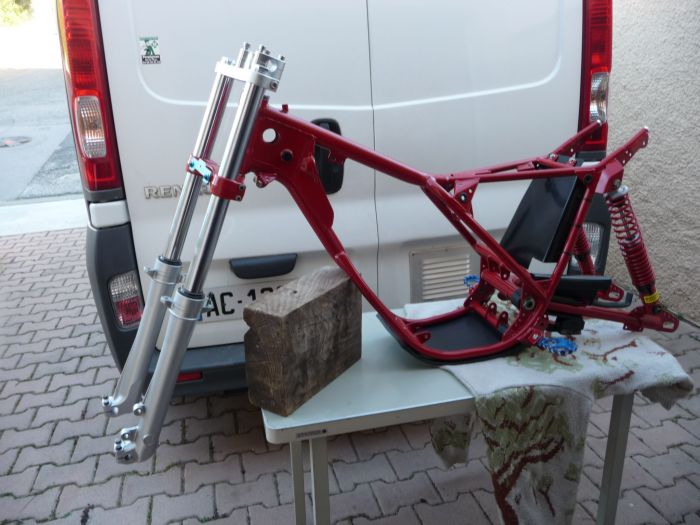

petit essai avec la fourche du 303..... je l'ai entièrement démontée, nettoyée + remplacement des spy et cache poussière    smiley_25





le pontet alu viens d'une Beta   smiley_03





çà vas être cool    smiley_01





Let' Rock !Moto(s) : Fantic 300 Pro, Deux 75 FM430


GAT_HVA13 | 54 ans | 865 Messages | 346 images | Blog Hors ligne
rep 288/325
Posté le 11-03-2019, à 20:07

Poaaaaa  smiley_18  smiley_18
C'est magnifique  smiley_15
Ça va être top avec la 35  smiley_03



Force est de constater que le mieux est l'ennemi du bien....... smiley_25Moto(s) : 50 TX 370 79 240 Pro FM 450 82 et Un TX166 pour Gat_Junior


Electric Dinaï | 57 ans | 630 Messages | 687 images | Blog Hors ligne
rep 289/325
Posté le 12-03-2019, à 15:30

Ce matin tranquillou...  smiley_07   je m'attaque au poste de pilotage





comme j'ai pas "le bras long"   smiley_14   sur tout mes guidon de trial je coupe 14mm pour être plus à l'aise dans les virlos ultra short   smiley_21

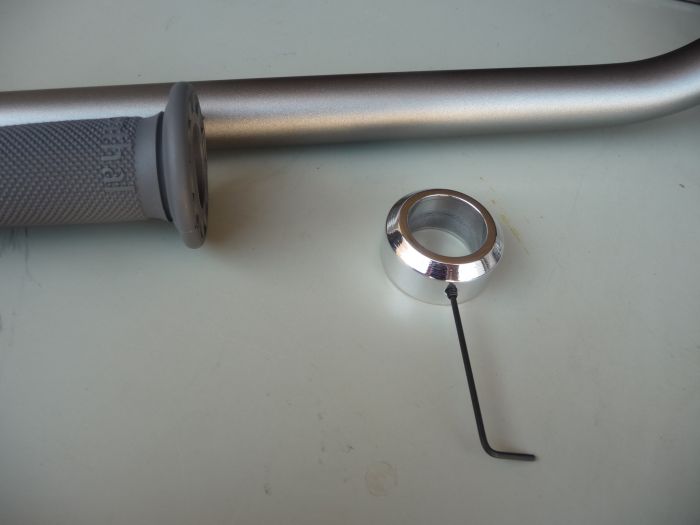

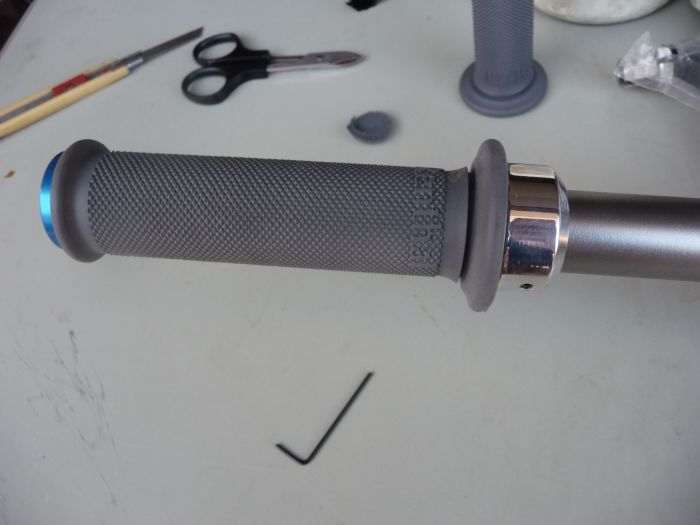

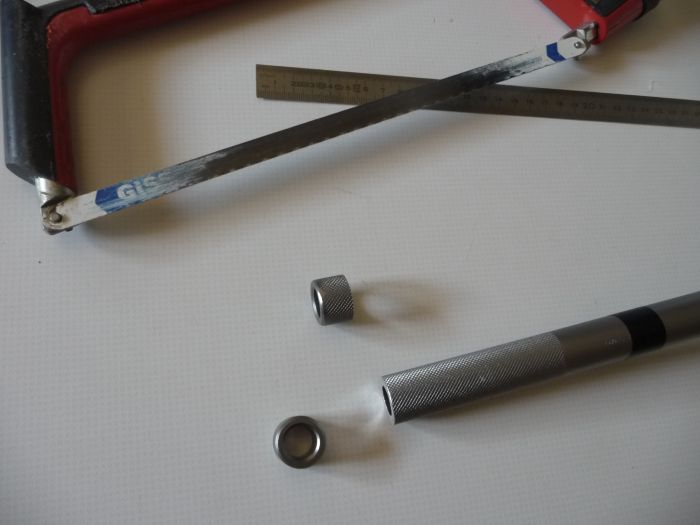

je fait aussi tourner une bague de maintien ...






plus de poignée qui ce déplace vers la droite    smiley_18

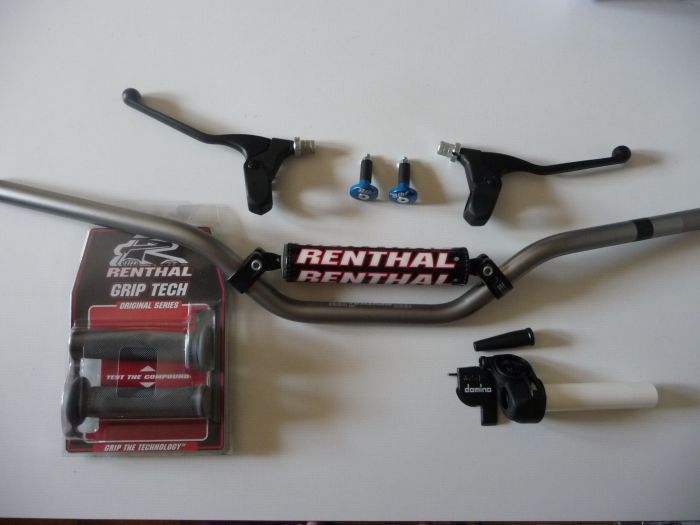

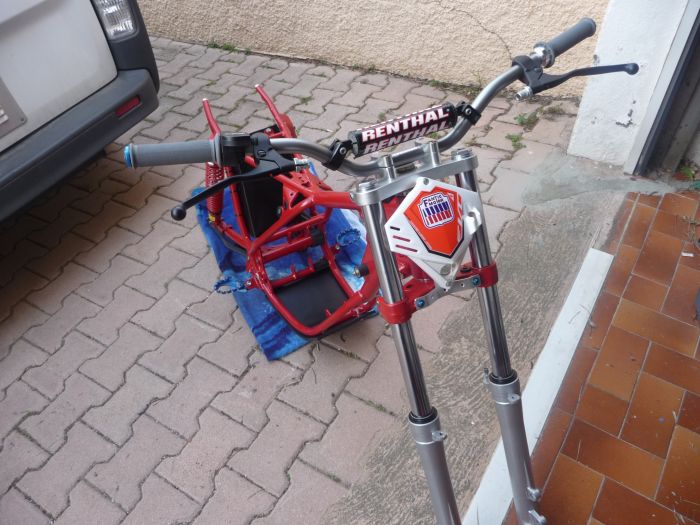

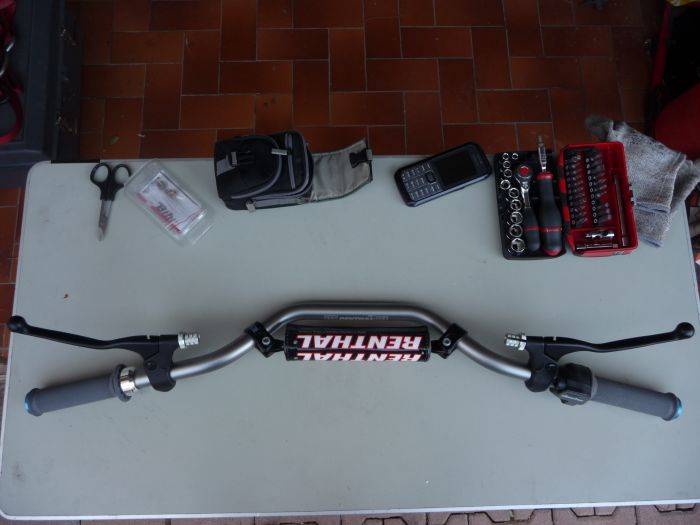

et voilou un Renthal avec leviers et tirage rapide Domino, du classique ...mais fiable et efficace !!!    smiley_15




les poignées sont des Renthal médium....le top   smiley_15



Let' Rock !Moto(s) : Fantic 300 Pro, Deux 75 FM430


GIGI | 56 ans | 827 Messages | 876 images | Blog Hors ligne
rep 290/325
Posté le 12-03-2019, à 18:33

Mon bon Denis, smiley_23
Si le ramage se rapporte au plumage, tu seras le seigneur de la zone!
Purée!
La vache!
De la belle pièce comme on les aime et du super boulot! smiley_15
Et puis en plus, tu n'auras pas les mains gercées! smiley_14  smiley_14  smiley_14
Continue à nous faire rêver, moi je retourne faire du plâtre... smiley_05
Chô! smiley_19



Quitte à être bon à rien, autant être prêt à tout ! (GIGI - 2017 ans ap. JC)Moto(s) : FANTIC 125 RC 1979


Electric Dinaï | 57 ans | 630 Messages | 687 images | Blog Hors ligne
rep 291/325
Posté le 12-03-2019, à 19:36

Punaise GiGi nous fait du plâre     smiley_14  smiley_26  smiley_01





Let' Rock !Moto(s) : Fantic 300 Pro, Deux 75 FM430


Beubeugne steph | 52 ans | 719 Messages | 485 images | Blog Hors ligne
rep 292/325
Posté le 12-03-2019, à 20:54

MONSIEUR GIGI CHERCHERAIT T IL A SE DÉBARRASSER D'UN CADAVRE... COMME DANS LE FILM JOE, OU LOUIS DE FUNES EMPLATRE UN MORT EN SCULPTURE...  smiley_14



Topics *Stêffie n'abeille Chieuve youpie .. * et *Peinture  croquis avariés . vieux Beubeugne .. * sur
https://www.cissybd.com/arrrhh_bd/index.php
Le roi PETRO DOLLARD A DIT les veinards auront des Fantic les pas vernis auront des Pětoires...
Moto(s) : Fantic trial 200 /250ccpro/250cc kroo freeride


Electric Dinaï | 57 ans | 630 Messages | 687 images | Blog Hors ligne
rep 293/325
Posté le 12-03-2019, à 20:57





Let' Rock !Moto(s) : Fantic 300 Pro, Deux 75 FM430


Electric Dinaï | 57 ans | 630 Messages | 687 images | Blog Hors ligne
rep 294/325
Posté le 13-03-2019, à 13:23

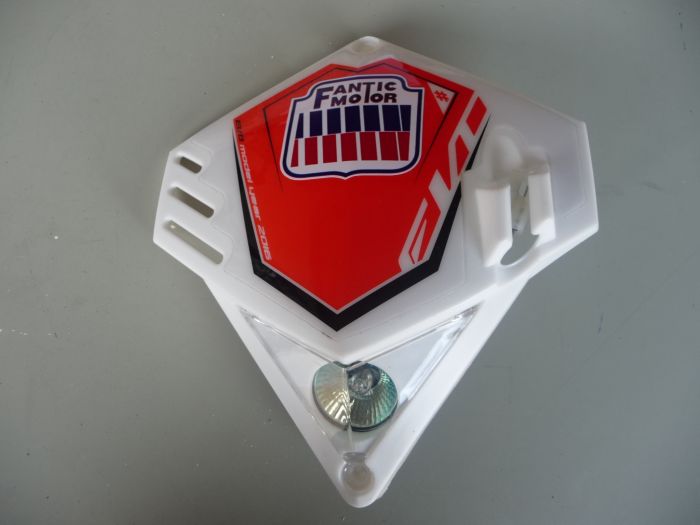

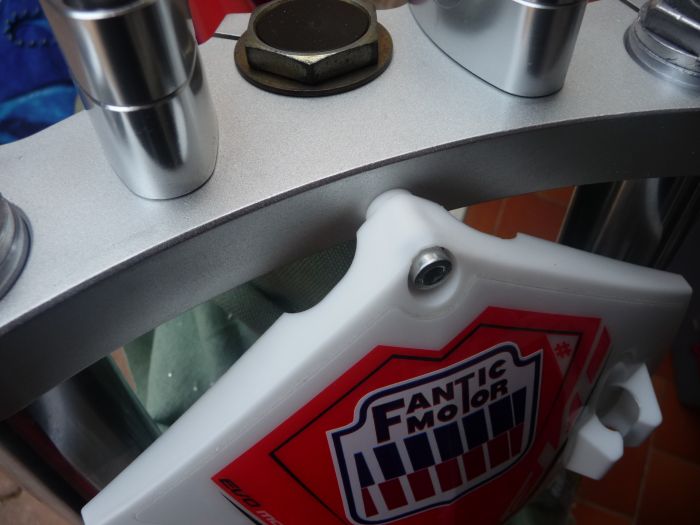

Le gros phare d'origine est remplacé par une plaque phare récente   smiley_18   d'une Beta Evo
histoire d'affiner et moderniser la silhouette   smiley_03

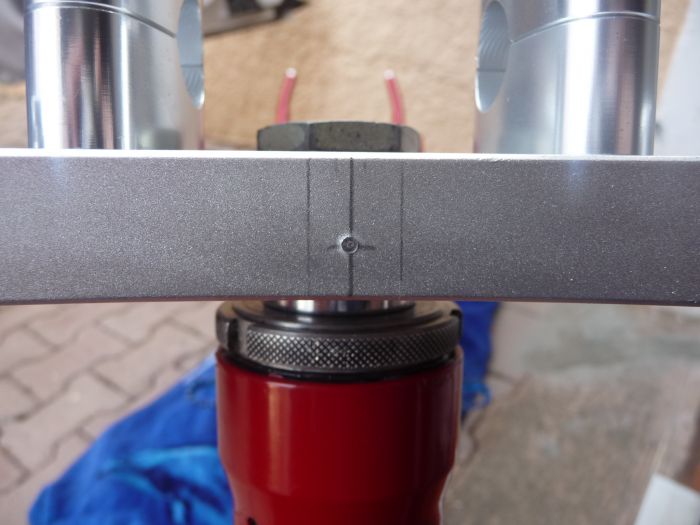

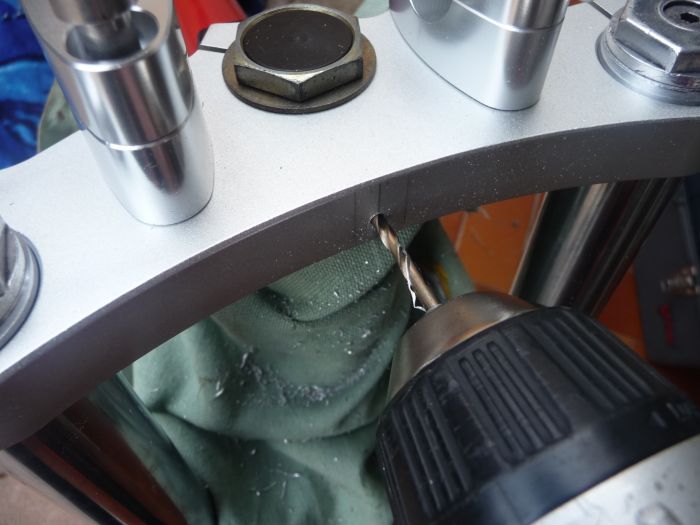

traçage, pointage sur le té supérieur .....

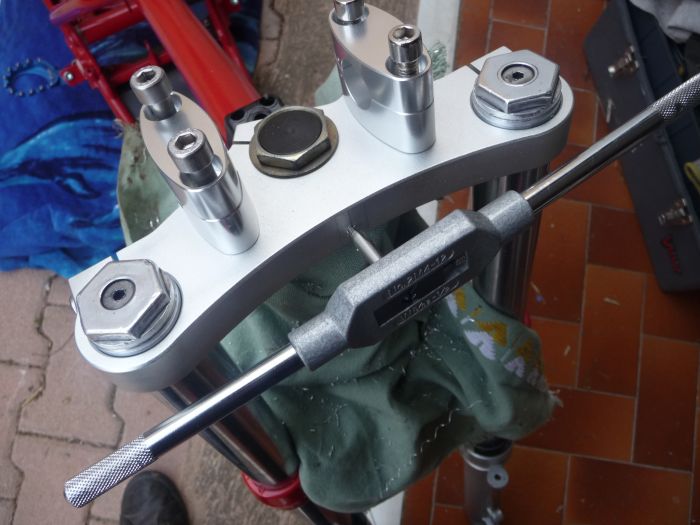

perçage/taraudage     smiley_29








et voilou pour le haut avec une BTR de 5 mm    smiley_25

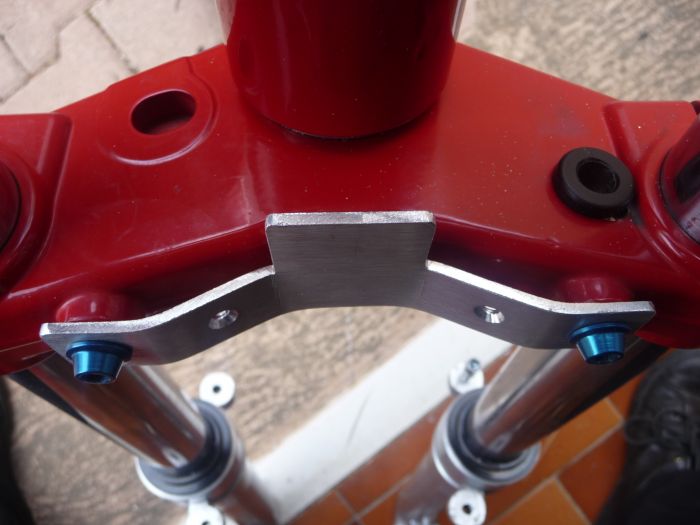

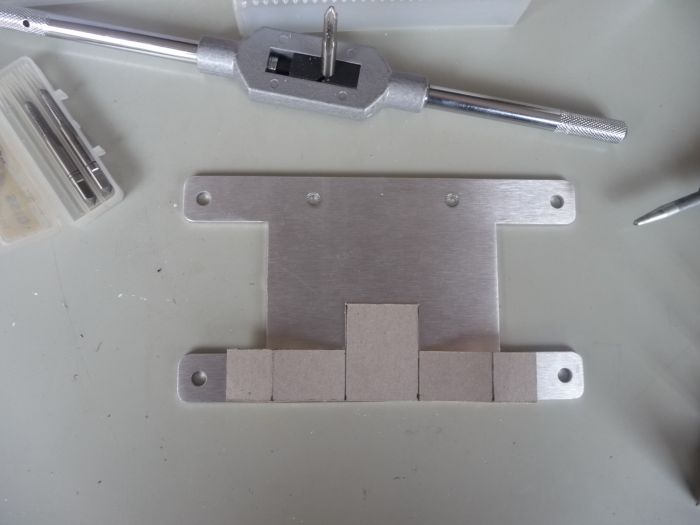

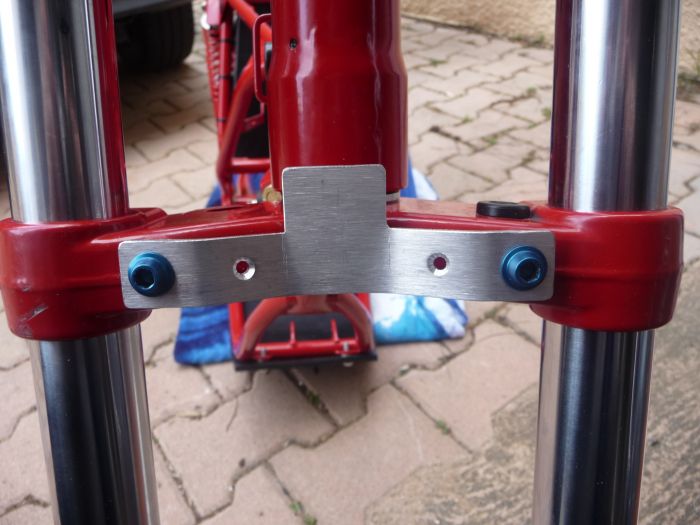

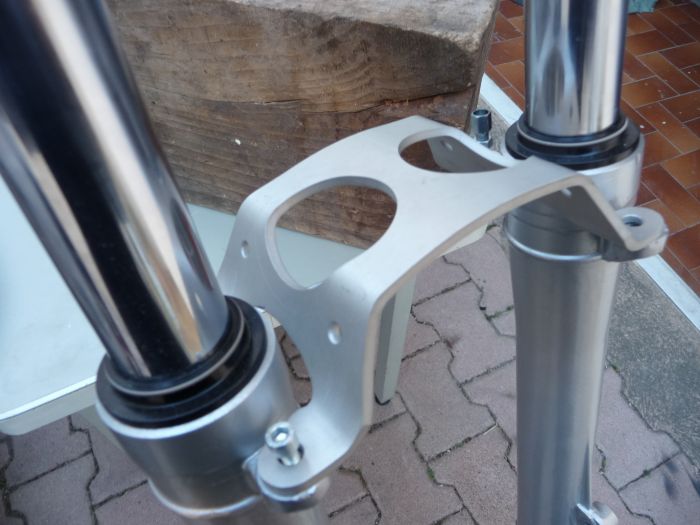

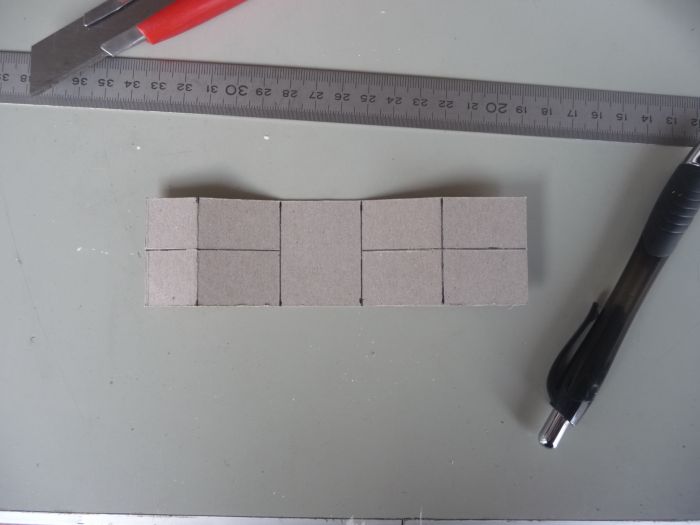

pour le bas, c'est plus complexe   smiley_01   ....d'abord un gabarit carton

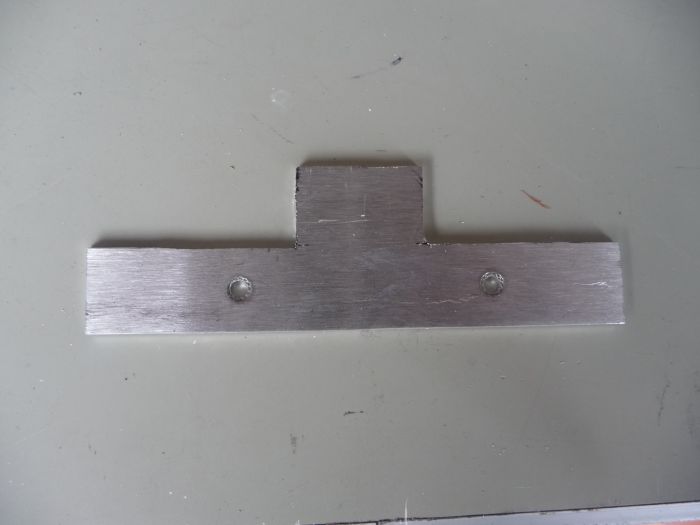

report sur de la récup alu

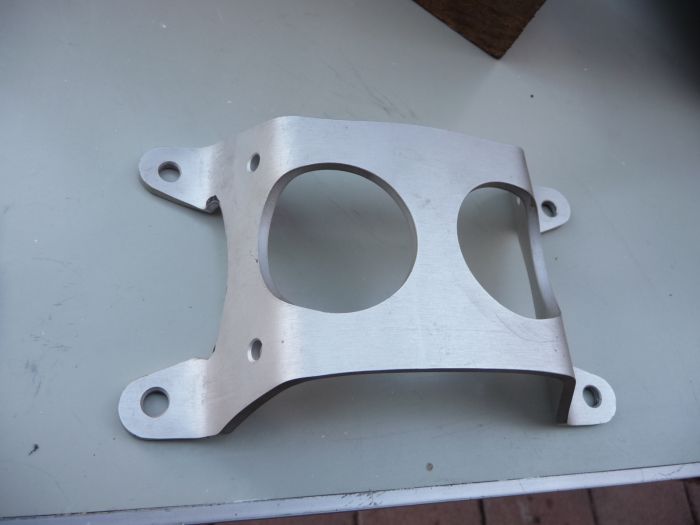

après quelque coups de lime, perçage  et mise en forme   smiley_21

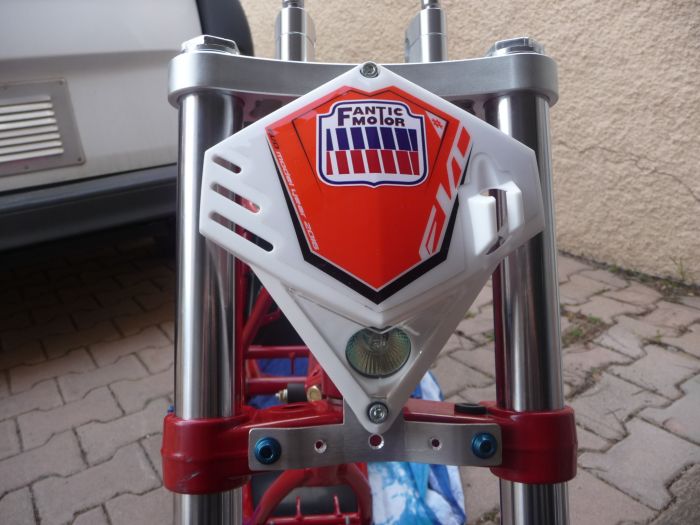

plaque phare fixée   smiley_07





çà vas le faire ....     smiley_18





Let' Rock !Moto(s) : Fantic 300 Pro, Deux 75 FM430


Sanchez | 59 ans | 239 Messages | 30 images | Blog Hors ligne
rep 295/325
Posté le 16-03-2019, à 19:11

Salut Denis , que du très beau boulot  smiley_15  smiley_15
Ton histoire de bague de maintiens est simplement géniale .
Si tu le veux bien , peux tu en faire tourner une petite série ?
Perso , j'en prendrai une paire aux Fantic days par ex.



Moto(s) : fantic 240


Electric Dinaï | 57 ans | 630 Messages | 687 images | Blog Hors ligne
rep 296/325
Posté le 26-03-2019, à 12:56

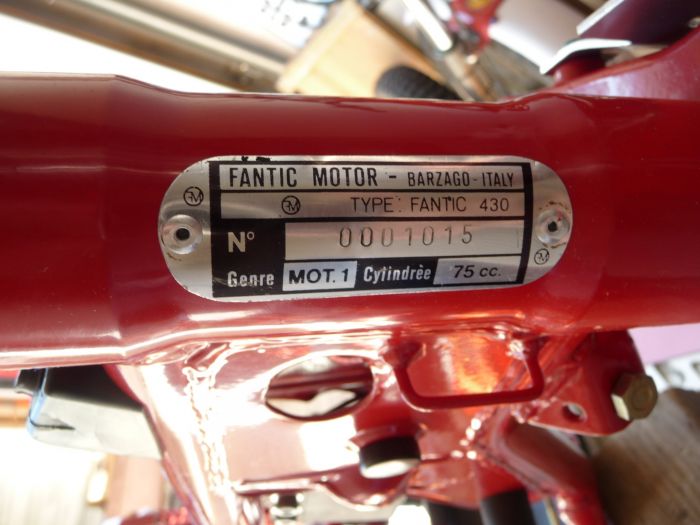

Pour faire râler Gigi.......hier j'ai mis un grand coup.....en fixant la plaque constructeur  smiley_26  smiley_14





Let' Rock !Moto(s) : Fantic 300 Pro, Deux 75 FM430


Goffin | 59 ans | 51 Messages | 6 images | Blog Hors ligne
rep 297/325
Posté le 26-03-2019, à 15:08

belle restauration

ou peut avoir ce type de plaque constructeur je cherche pour mon 125 rcks



Moto(s) : fantic 125 rc


Electric Dinaï | 57 ans | 630 Messages | 687 images | Blog Hors ligne
rep 298/325
Posté le 26-03-2019, à 17:47
sanchez a écrit :

Salut Denis , que du très beau boulot  smiley_15  smiley_15
Ton histoire de bague de maintiens est simplement géniale .
Si tu le veux bien , peux tu en faire tourner une petite série ?
Perso , j'en prendrai une paire aux Fantic days par ex.

Ok Michel je regarde ce que je peux faire  smiley_25



Let' Rock !Moto(s) : Fantic 300 Pro, Deux 75 FM430


Electric Dinaï | 57 ans | 630 Messages | 687 images | Blog Hors ligne
rep 299/325
Posté le 26-03-2019, à 17:51
goffin a écrit :

belle restauration

ou peut avoir ce type de plaque constructeur je cherche pour mon 125 rcks

çà doit ce refaire surement, rapproche toi de Chris (Club Fantic)   smiley_25



Let' Rock !Moto(s) : Fantic 300 Pro, Deux 75 FM430
