RESTAURATION TX96
Paul
51 ans | 488 messages | 491 images
le 17-03-2019, à 09:35
Sujet

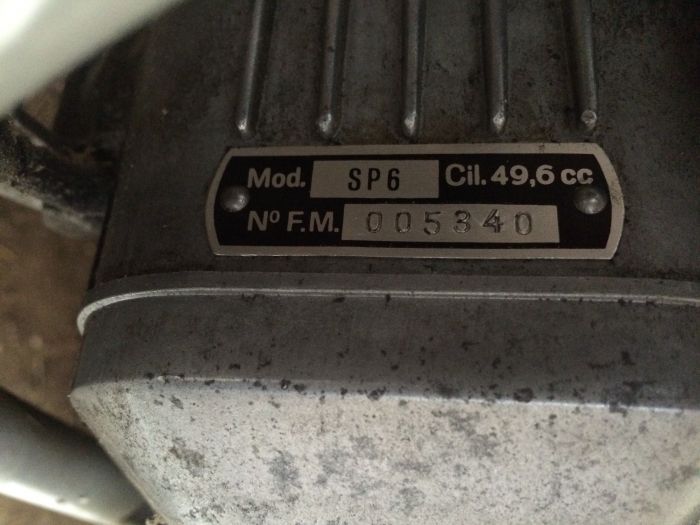

Salut, je commence à restaurer un TX96.

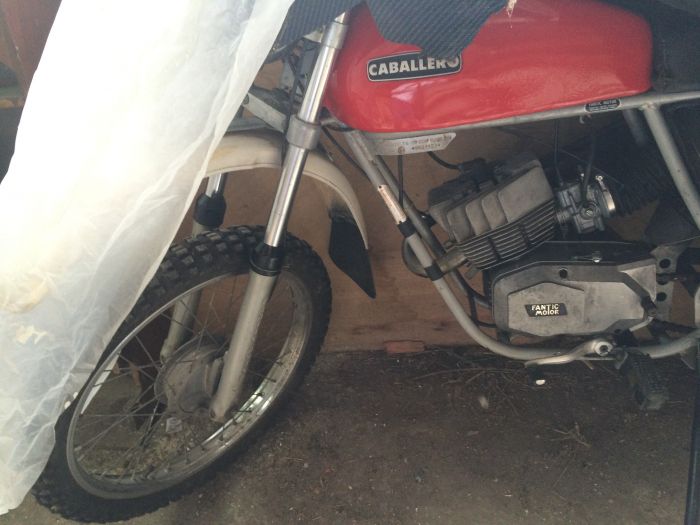

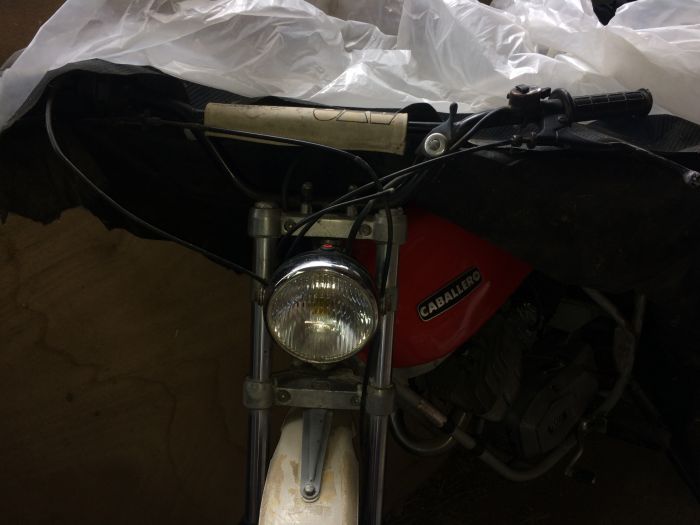

Au départ, achetée il y a trois ans aux environs d'Aix en Provence,
Immatriculé dans la foulée,
Et remisée depuis en attendant ce moment...

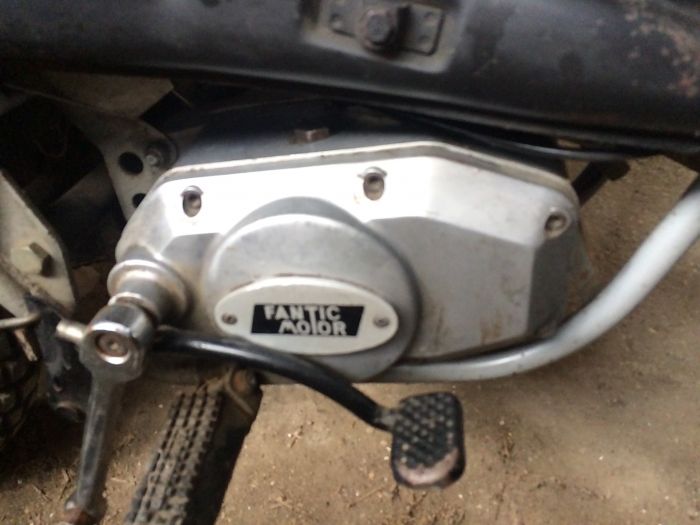

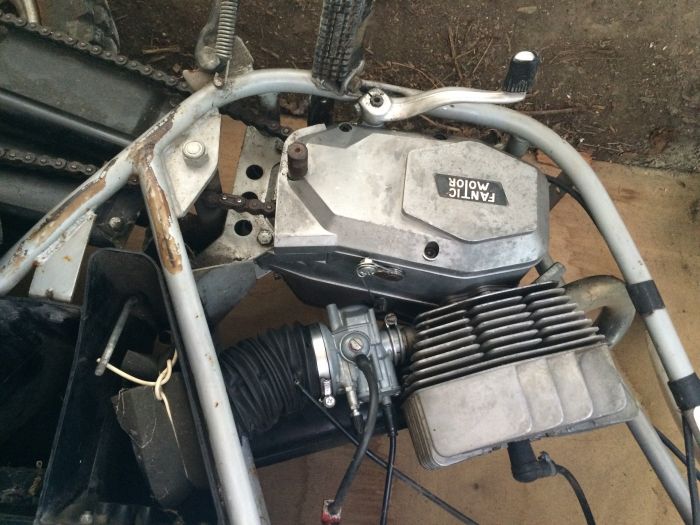

Puis démontage en vue de réviser le moteur :







Au démontage je trouve des morceaux de segment fraîchement cassé dans l'échappement,

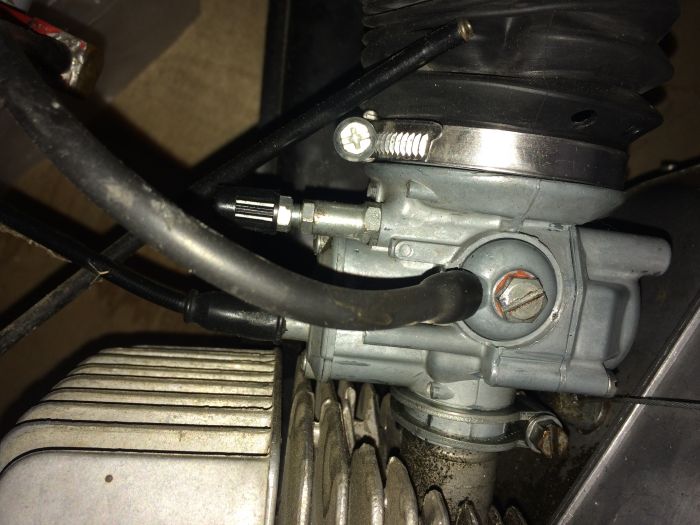

Manque le boisseau de starter dans le carburateur,
Un goujon de l'échappement est cassé dans le cylindre,
La culasse est marquée par les morceaux de segment,
Le piston est très fatigué,
La cage à aiguille du piston est en miettes.
J'apporte le moteur à Gérard Delon. (Gégé83)
Une révision du bas moteur s'impose et pour le haut moteur on verra si refaire ou tout changer.


BRISSONI/81; TX350/79Moto(s) : FM268AIR/86, FM268LC/87, TX96/76, FM280/83, FM450 240 Pro/84, TX190/77, FM260/79, FM430/82,
Paul
51 ans | 488 messages | 491 images
le 17-03-2019, à 10:30

Voilà,

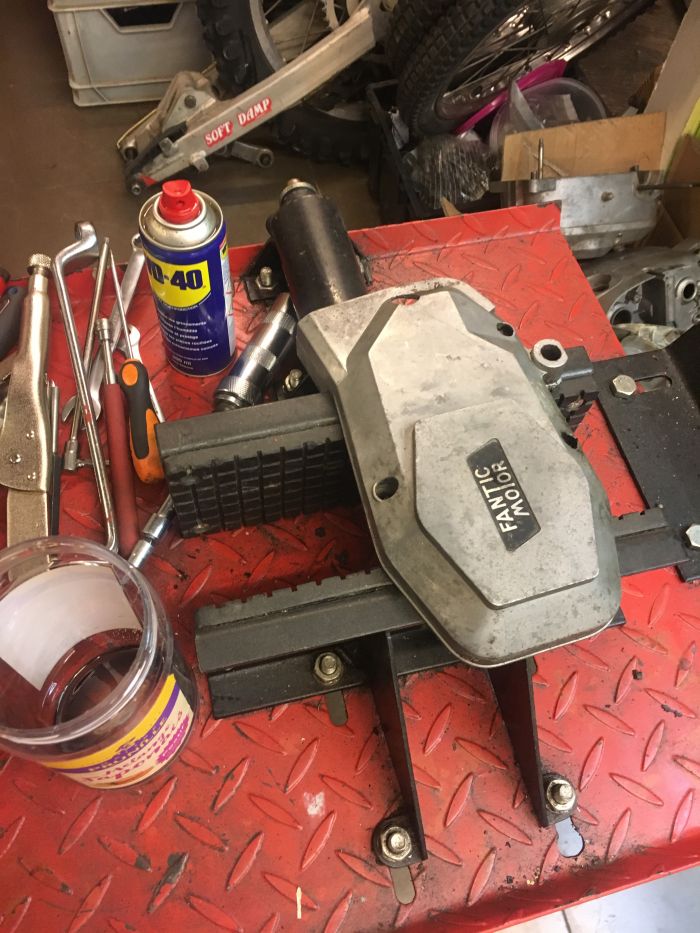

le moteur est démonté :


Suite avec Gérard pour ouverture de la boiboite...


BRISSONI/81; TX350/79Moto(s) : FM268AIR/86, FM268LC/87, TX96/76, FM280/83, FM450 240 Pro/84, TX190/77, FM260/79, FM430/82,
Gégé83
61 ans | 667 messages | 596 images
le 17-03-2019, à 19:00

Tu peux mettre les photos Paul. Ça vaut le coup smiley_06  smiley_07  smiley_07  smiley_07


FORZA FANTIC


http://mon-site-83.e-monsite.com/
Moto(s) : FANTIC TX 160 1976 KTM 50 GS replica 1977 /ZUNDAPP 50 GS
Paul
51 ans | 488 messages | 491 images
le 17-03-2019, à 19:06

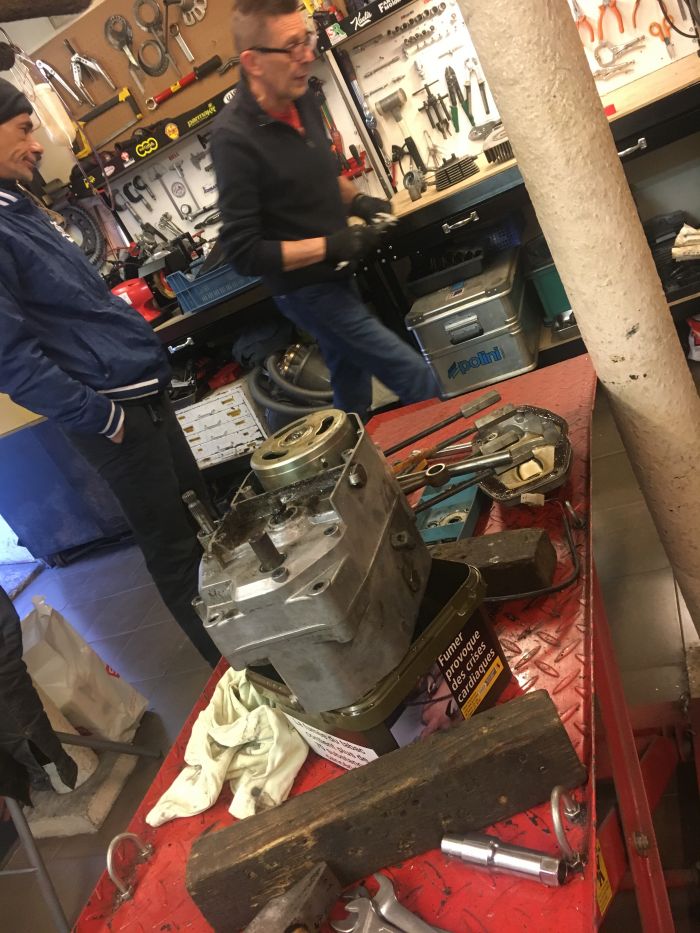

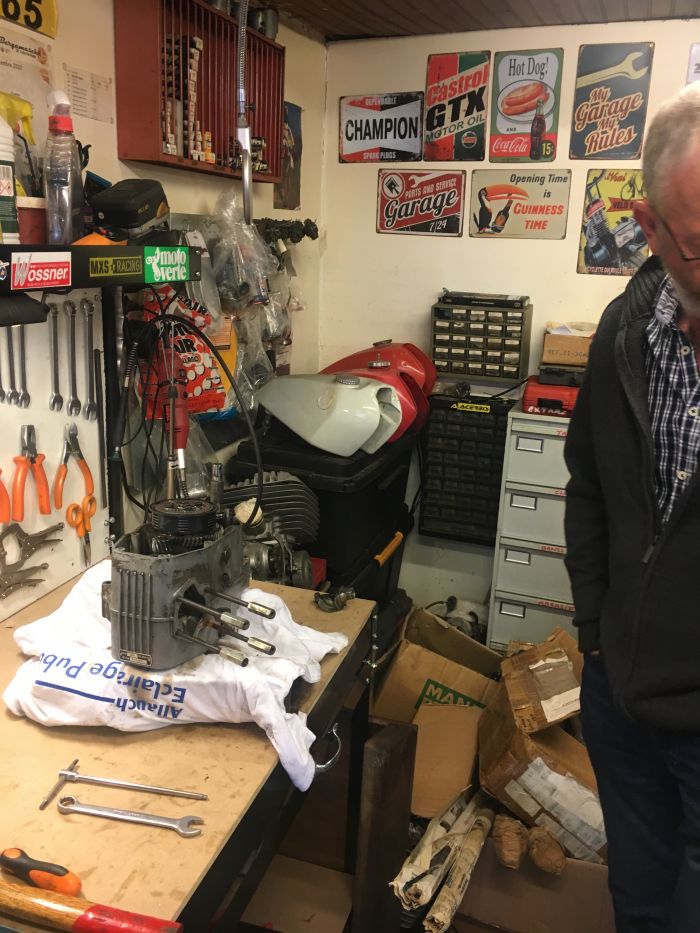

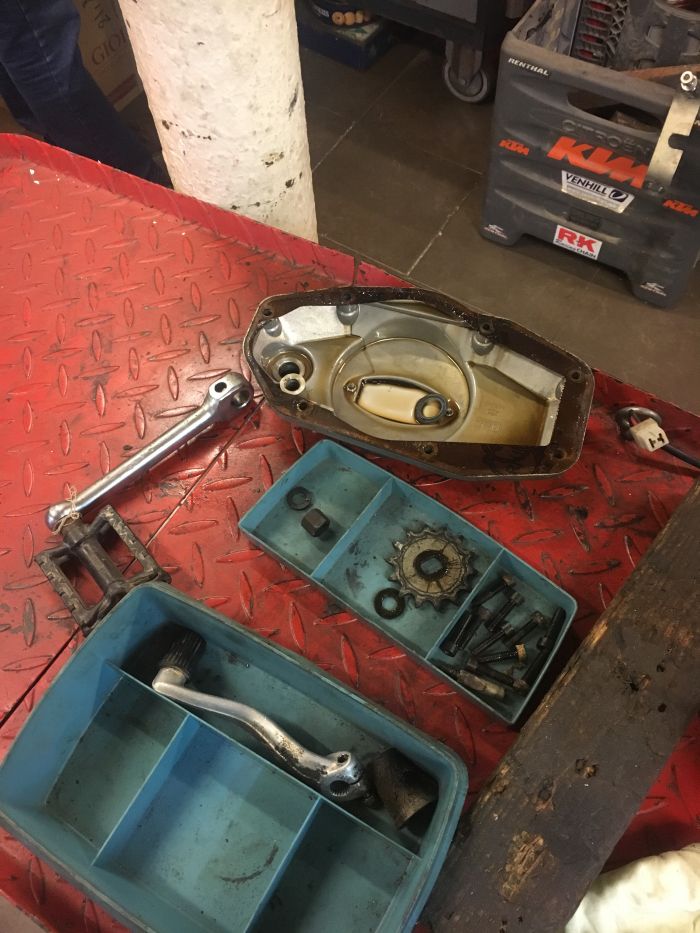

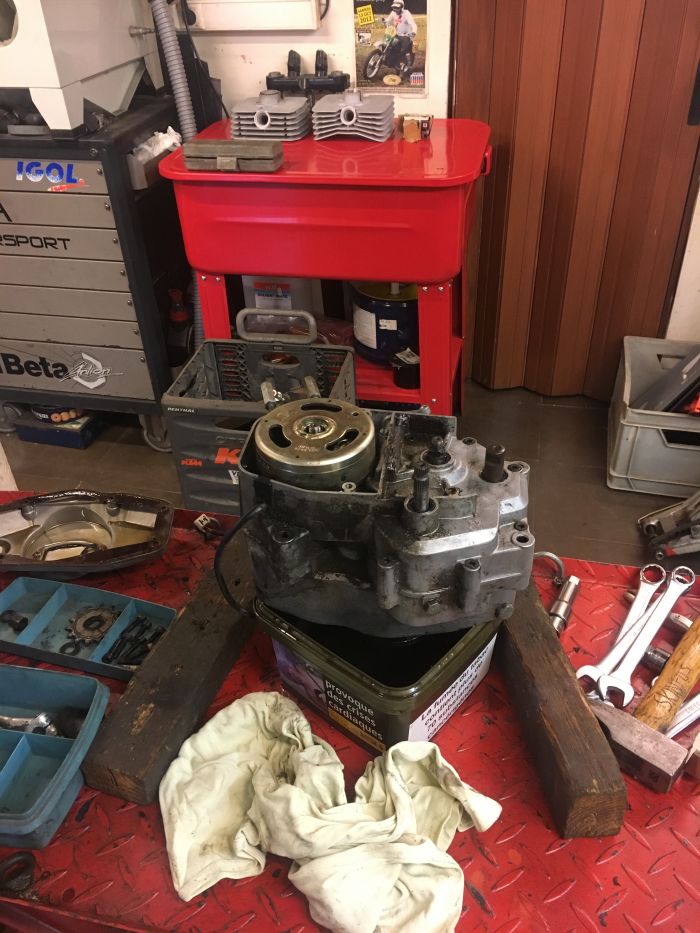

Démontage du moteur avec Gérard,


nous remplacerons le démarrage à pédalier par un démarrage à kick.

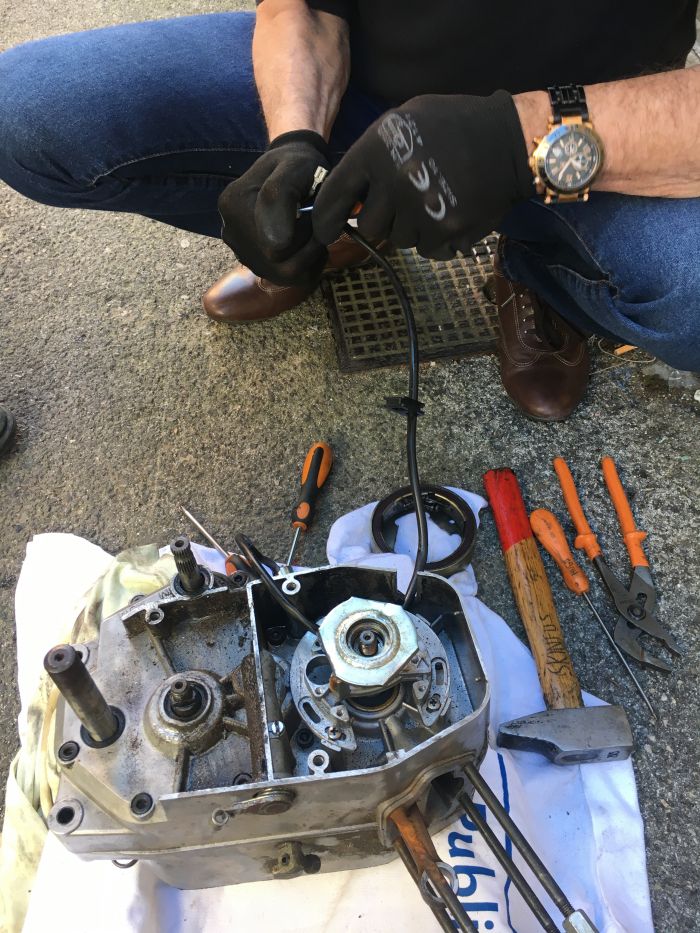

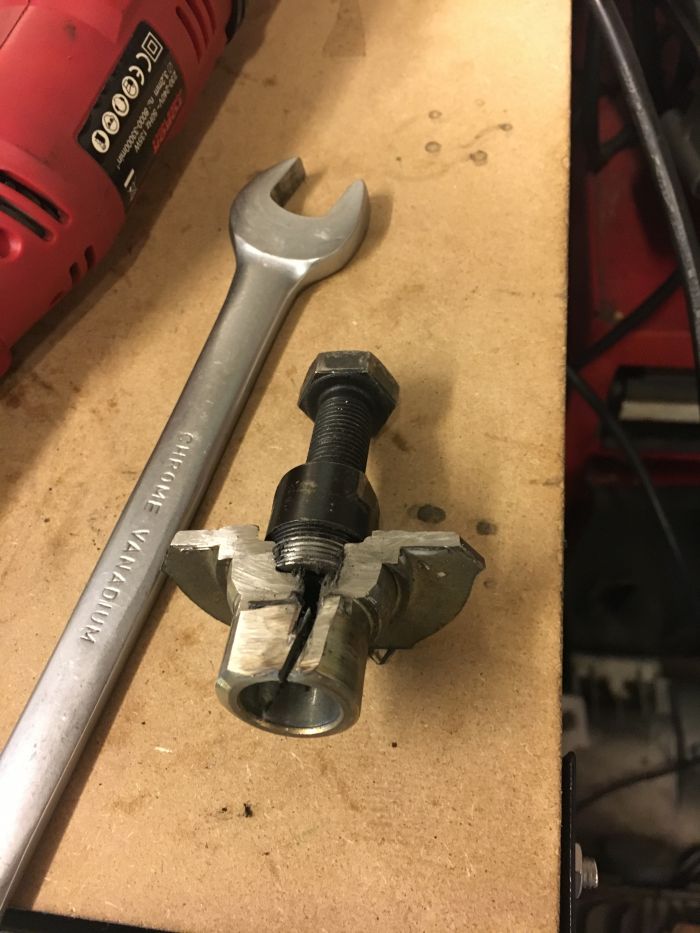

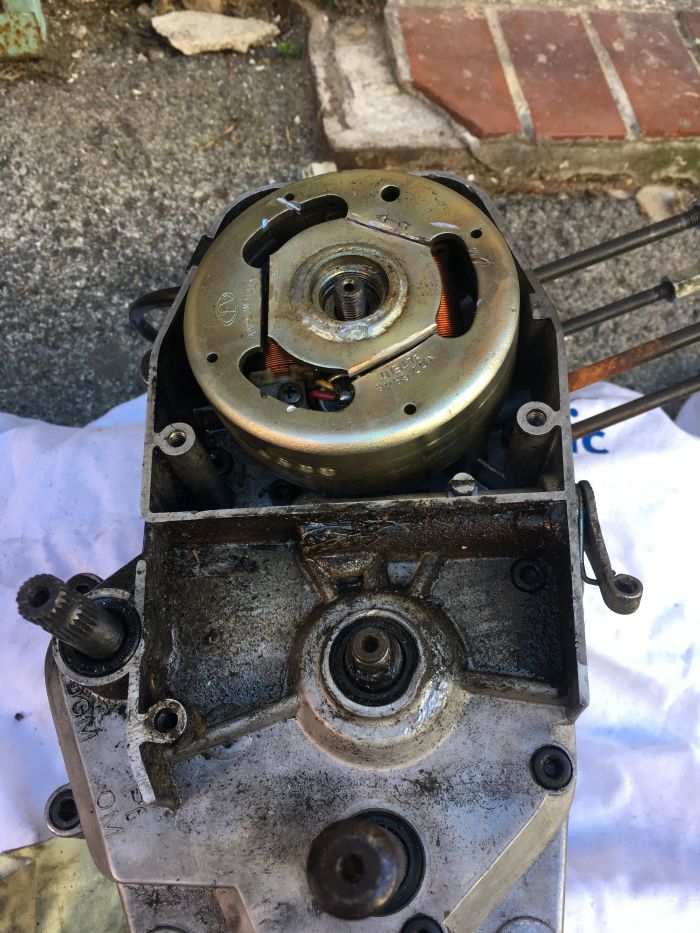

après cet empressement... on arrive pas à enlever le rotor d'allumage. après de nombreuses solutions essayées :

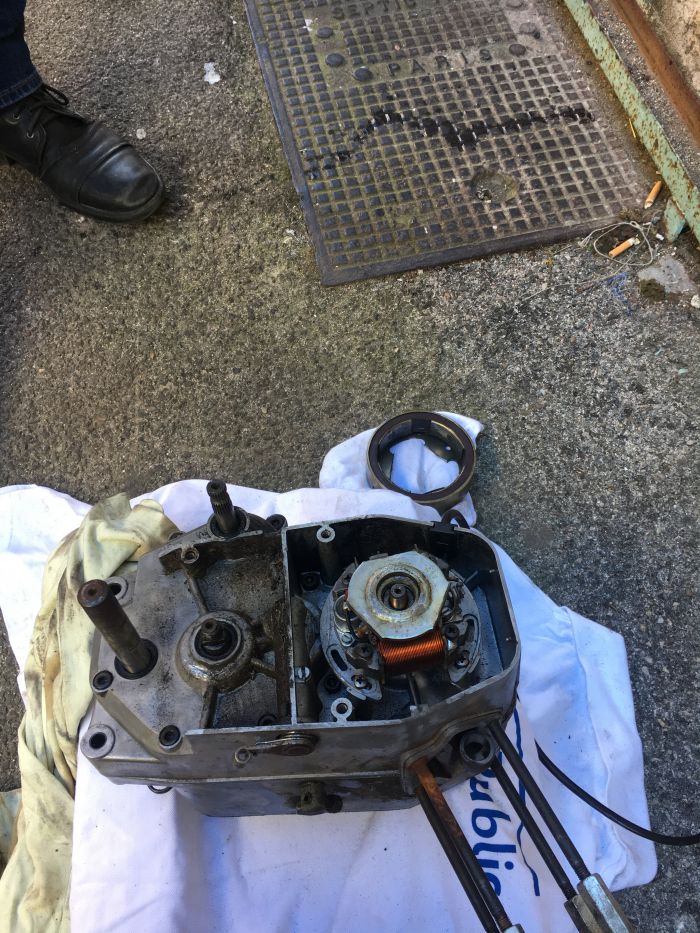

Démontage des bobines de la platine,

Finition à la DREMEL pour désolidariser la queue de vilo et le centre du rotor



Suite au prochain épisode.


BRISSONI/81; TX350/79Moto(s) : FM268AIR/86, FM268LC/87, TX96/76, FM280/83, FM450 240 Pro/84, TX190/77, FM260/79, FM430/82,
Electric Dinaï
58 ans | 1,030 messages | 1,038 images
le 17-03-2019, à 19:27

Bien ! avec de la réflexion et de la patience on y arrive tjrs   smiley_25     (Gégé j'ai essayé de te joindre plrs fois sur le n° de ton site…..mais y a jamais personne !)   smiley_05


Let' Rock !Moto(s) : Fantic 300 Pro, Deux 75 FM430
Chris
Modérateur | 58 ans | 3,309 messages | 1,599 images
le 17-03-2019, à 19:44

Beau boulot ! L'occasion de mettre du 12v  smiley_15


Fantic, fatto Per Vincere

Chris
Fantic-Motor Club de France
Moto(s) : Fantic, Fantic, Fantic, Fantic, etc....
Paul
51 ans | 488 messages | 491 images
le 17-03-2019, à 20:06

Salut Denis,
oui, effectivement on a tourné / viré, massacré quelques arraches, chauffé, dégrippé mais rien n'y a fait.
Puis à un moment Gérard a dit : "Aux grands maux les grands remèdes" et ils s'est rappliqué avec la disqueuse. smiley_01
Salut Chris,
Merci, on va voir avec le MINARELISTE ce qu'ils proposent comme allumage.


BRISSONI/81; TX350/79Moto(s) : FM268AIR/86, FM268LC/87, TX96/76, FM280/83, FM450 240 Pro/84, TX190/77, FM260/79, FM430/82,
Chris
Modérateur | 58 ans | 3,309 messages | 1,599 images
le 17-03-2019, à 20:14

Paul, tu trouves sur le bon coin, des allumages ducati pour Mina AM6 à 50 balles maxi d'occaz, c'est parfait. smiley_25


Fantic, fatto Per Vincere

Chris
Fantic-Motor Club de France
Moto(s) : Fantic, Fantic, Fantic, Fantic, etc....
Gégé83
61 ans | 667 messages | 596 images
le 18-03-2019, à 06:52

Electric Dinaï a écrit :

Bien ! avec de la réflexion et de la patience on y arrive tjrs   smiley_25     (Gégé j'ai essayé de te joindre plrs fois sur le n° de ton site…..mais y a jamais personne !)   smiley_05


Je suis souvent absent en ce moment mais laisse moi ton numéro de téléphone et je te rappelle smiley_07


FORZA FANTIC


http://mon-site-83.e-monsite.com/
Moto(s) : FANTIC TX 160 1976 KTM 50 GS replica 1977 /ZUNDAPP 50 GS
Paul
51 ans | 488 messages | 491 images
le 18-03-2019, à 06:59

Salut Chris,
Je vais voir ce qu'ils proposent à Salon de PROVENCE et à quel prix, puis je me rabattrais éventuellement sur le BC. smiley_21
Tu peux trouver aussi le rotor sur le BC ?
Merci pour l'info. smiley_15


BRISSONI/81; TX350/79Moto(s) : FM268AIR/86, FM268LC/87, TX96/76, FM280/83, FM450 240 Pro/84, TX190/77, FM260/79, FM430/82,
Electric Dinaï
58 ans | 1,030 messages | 1,038 images
le 18-03-2019, à 08:04

Gégé83 a écrit :
Electric Dinaï a écrit :

Bien ! avec de la réflexion et de la patience on y arrive tjrs   smiley_25     (Gégé j'ai essayé de te joindre plrs fois sur le n° de ton site…..mais y a jamais personne !)   smiley_05


Je suis souvent absent en ce moment mais laisse moi ton numéro de téléphone et je te rappelle smiley_07


ok te le mettrai en MP !


Let' Rock !Moto(s) : Fantic 300 Pro, Deux 75 FM430
Rerou
62 ans | 457 messages | 340 images
le 18-03-2019, à 10:31

salut Paul

super le petit 50 tx96 ; je dirais 1975 ? 1976?

il m'a l'air complet et pas trop bricolé !!(sauf l'allumage a priori )

entre Bosisio et le Minarelliste , tu vas tout trouver .

il me reste pas mal de pieces ; demande toujours !!!

a+ rerou


Moto(s) : 125 tx150 rcks 1977 125 tx250 1980 50 tx96 1973
Paul
51 ans | 488 messages | 491 images
le 18-03-2019, à 12:04

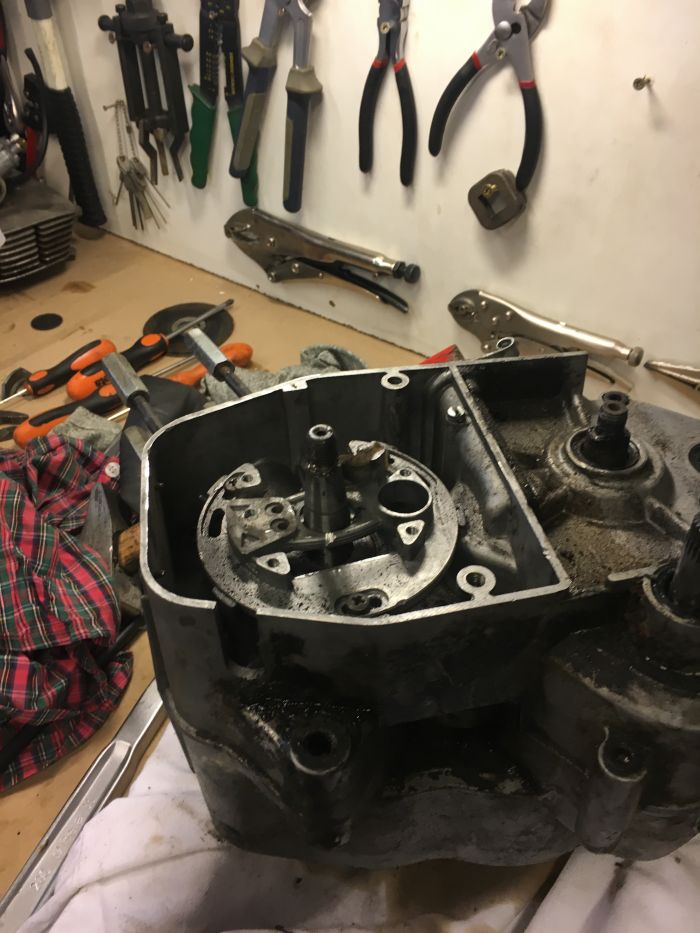

Le Vilo n'a pas été touché lors du découpage et la platine du stator est sauvée.
Donc nous continuons le démontage...

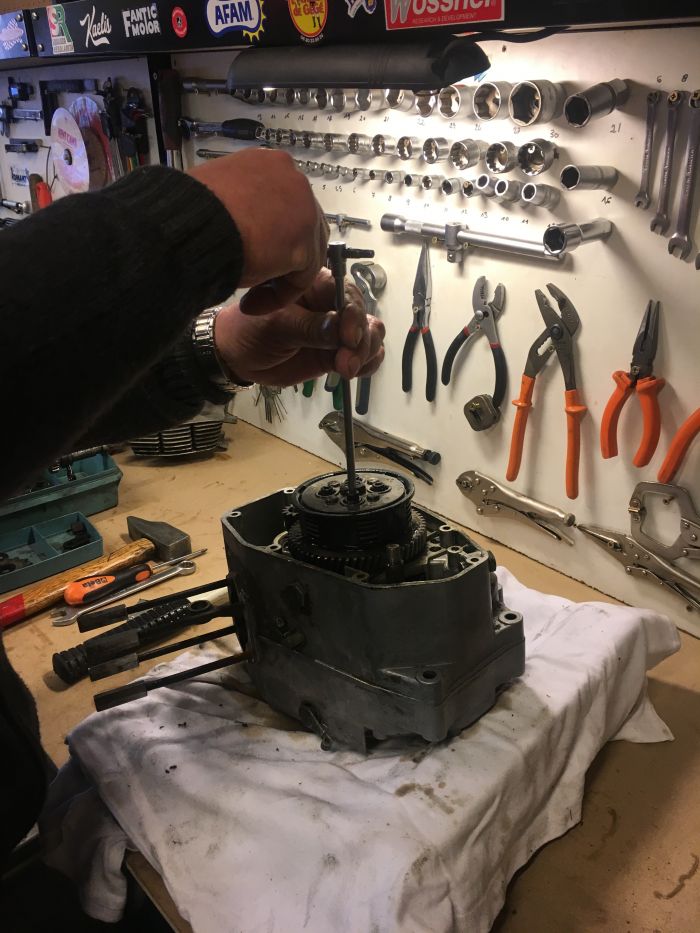

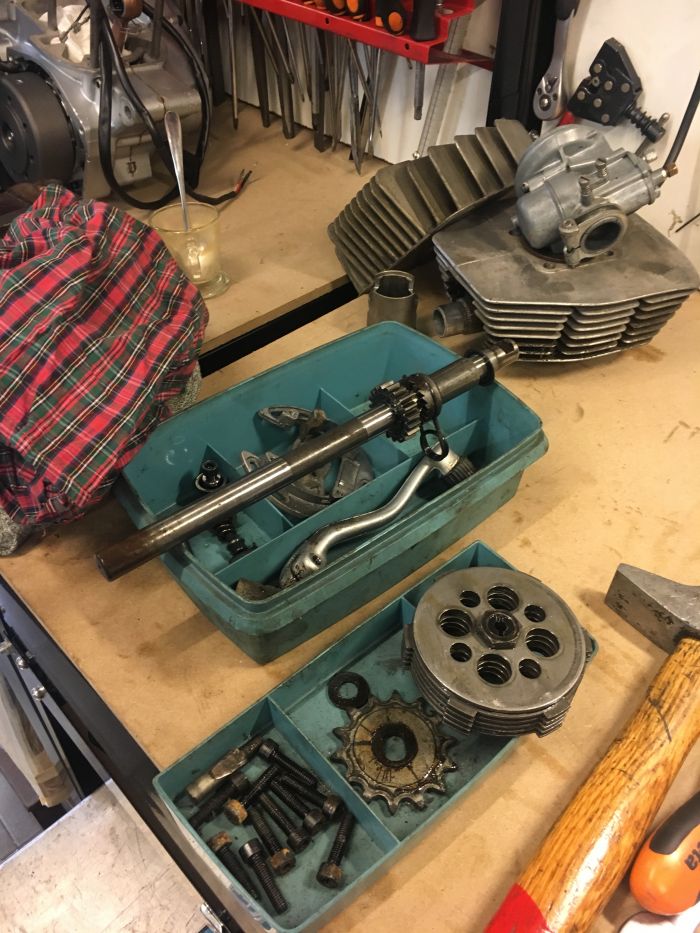

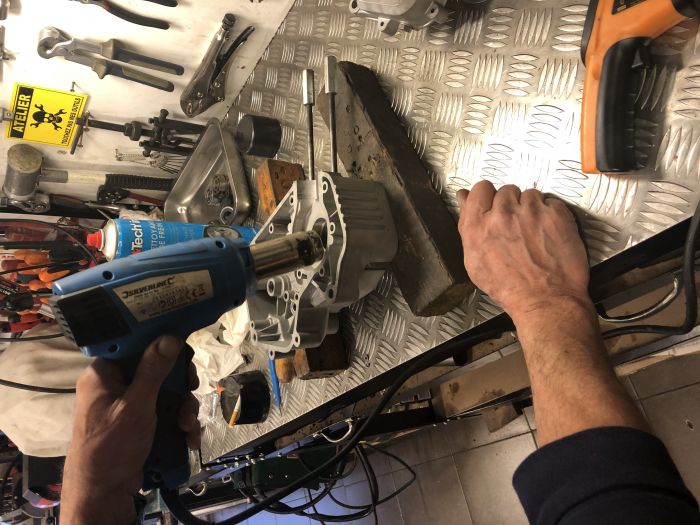

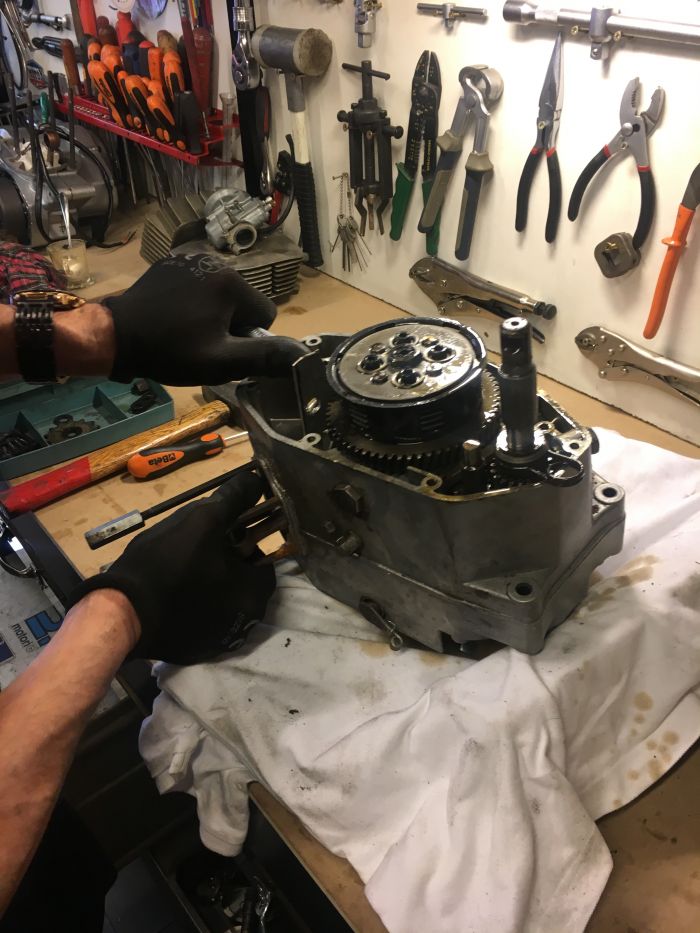

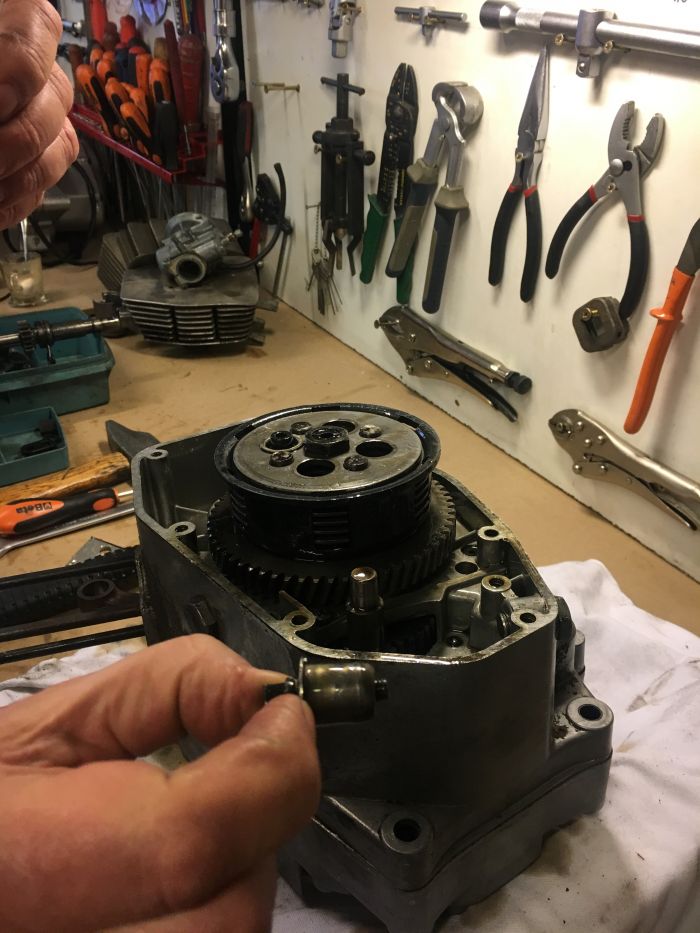

Patrick est avec nous et Démontage de l'embrayage après avoir sotie l'axe du pédalier, un peu d'oxydation sur le boulon central,

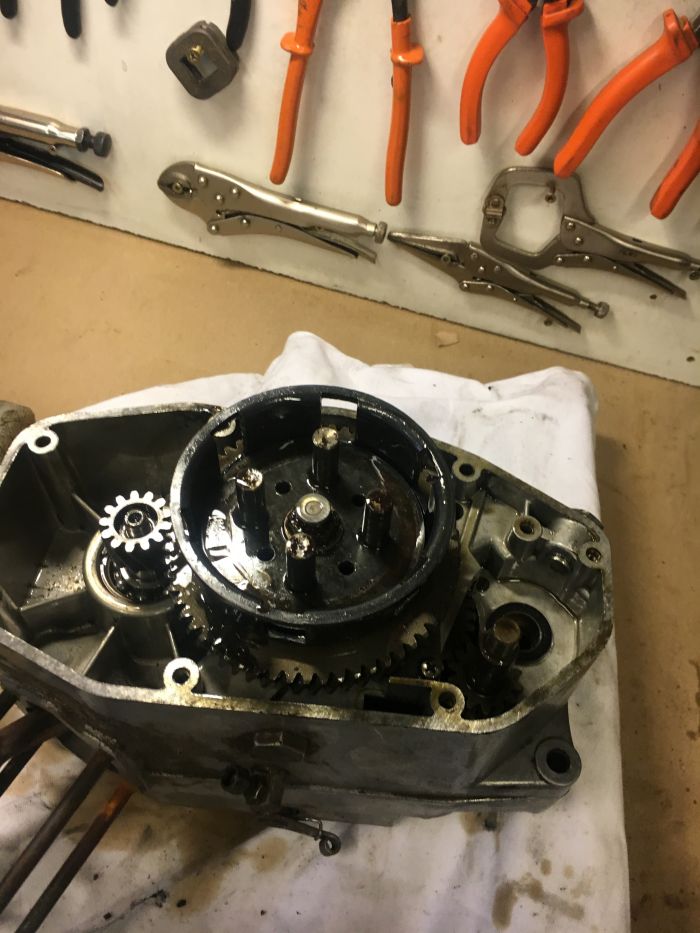

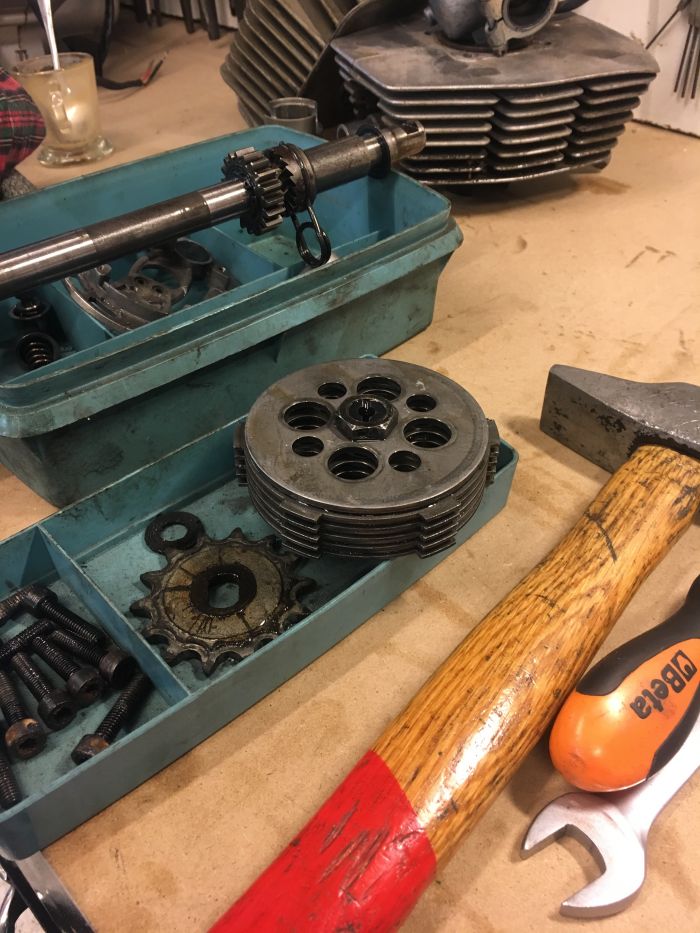

Embrayage à 4 ressorts. Cuvette avec vis et ressort :

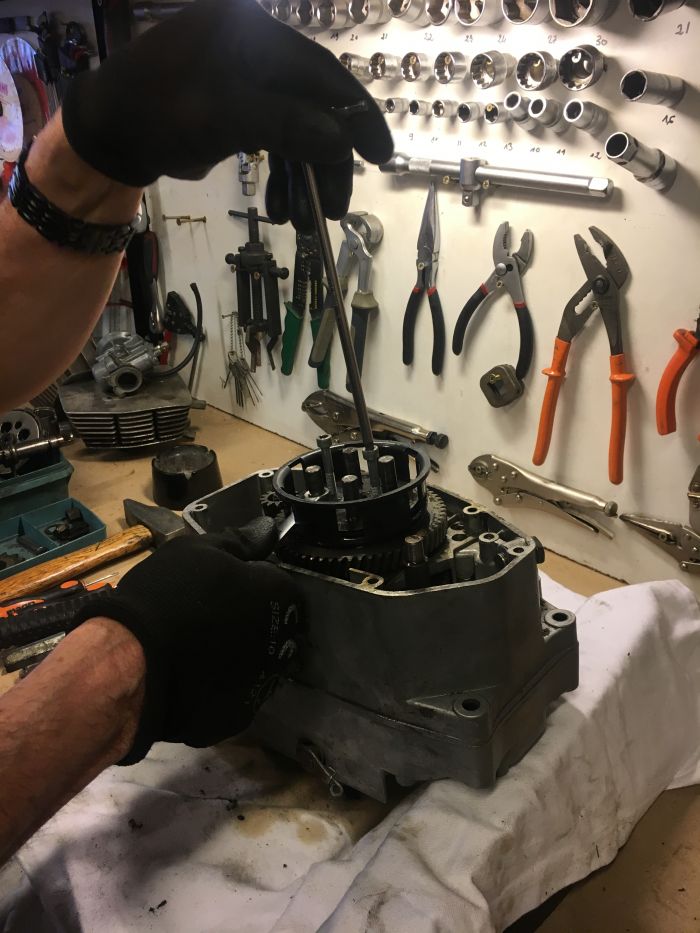

Les disques d'embrayage sont bon, Démontage de la cloche,

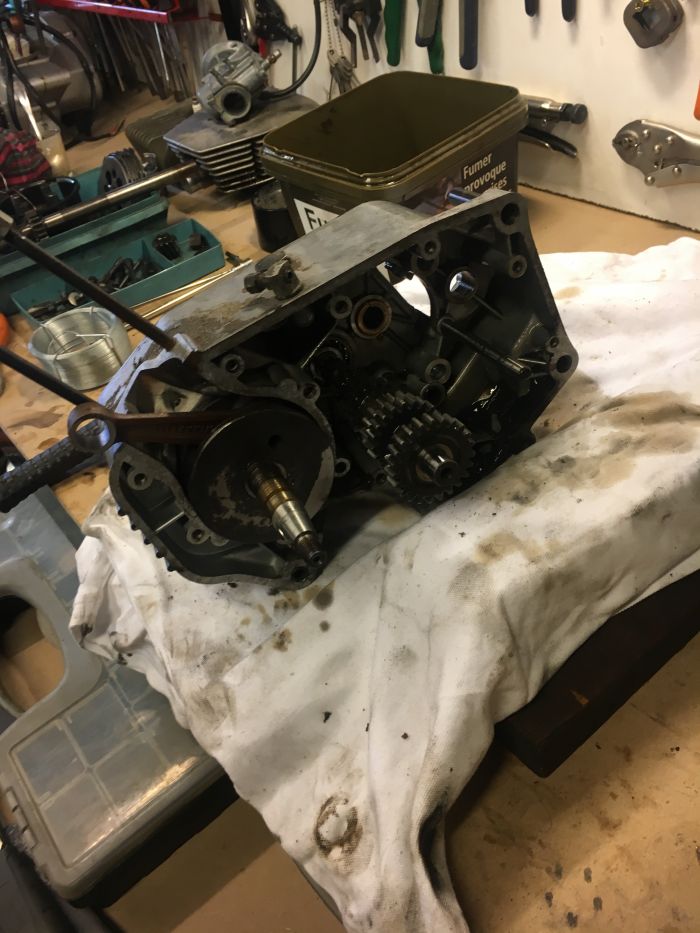

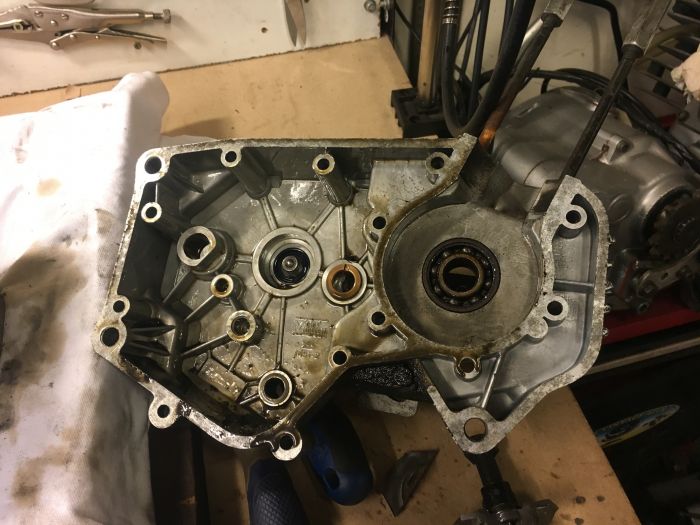

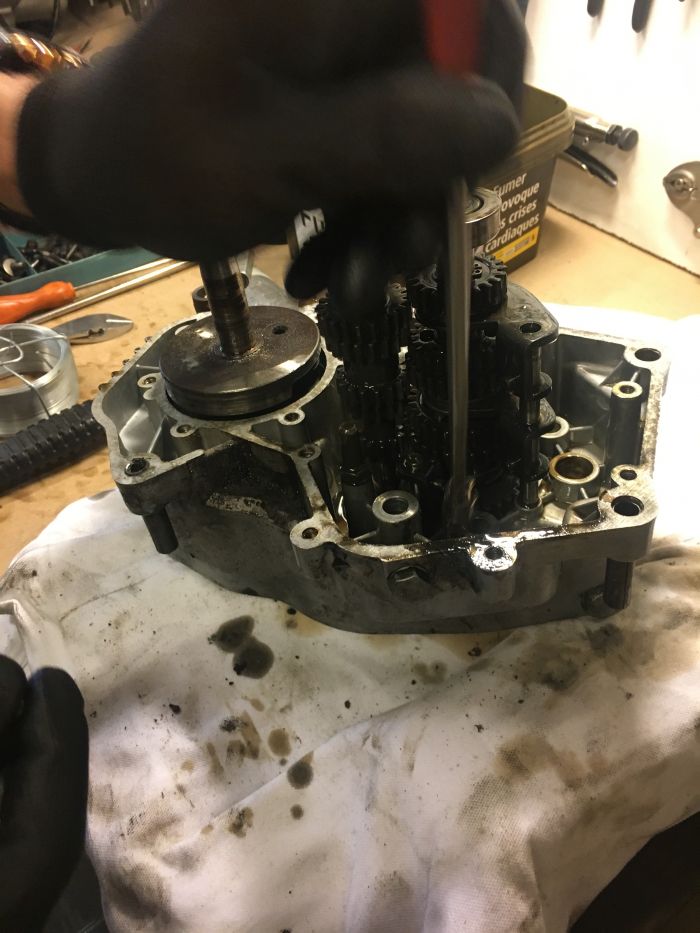

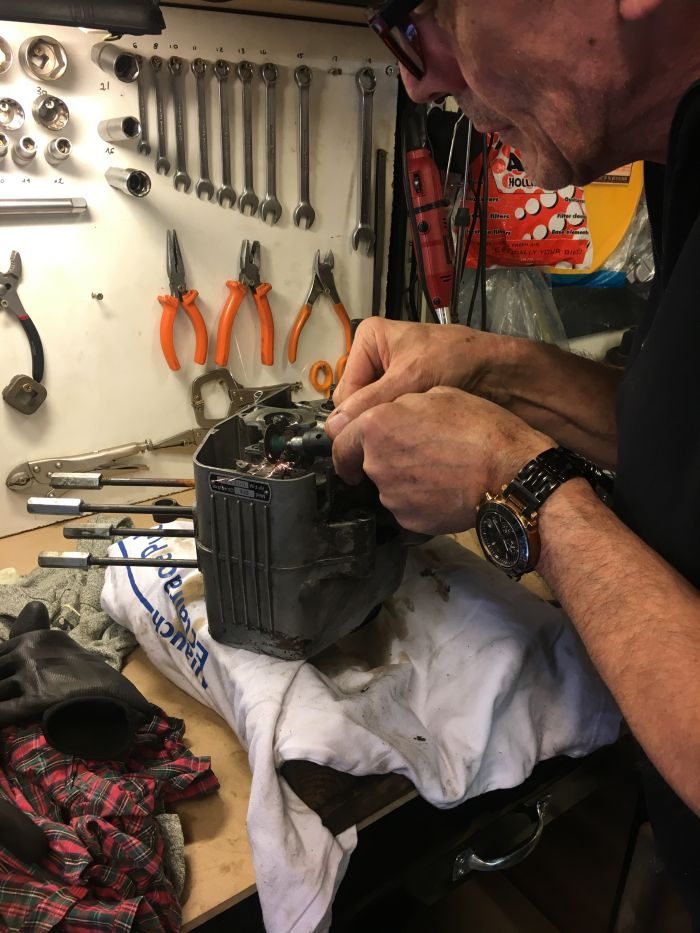

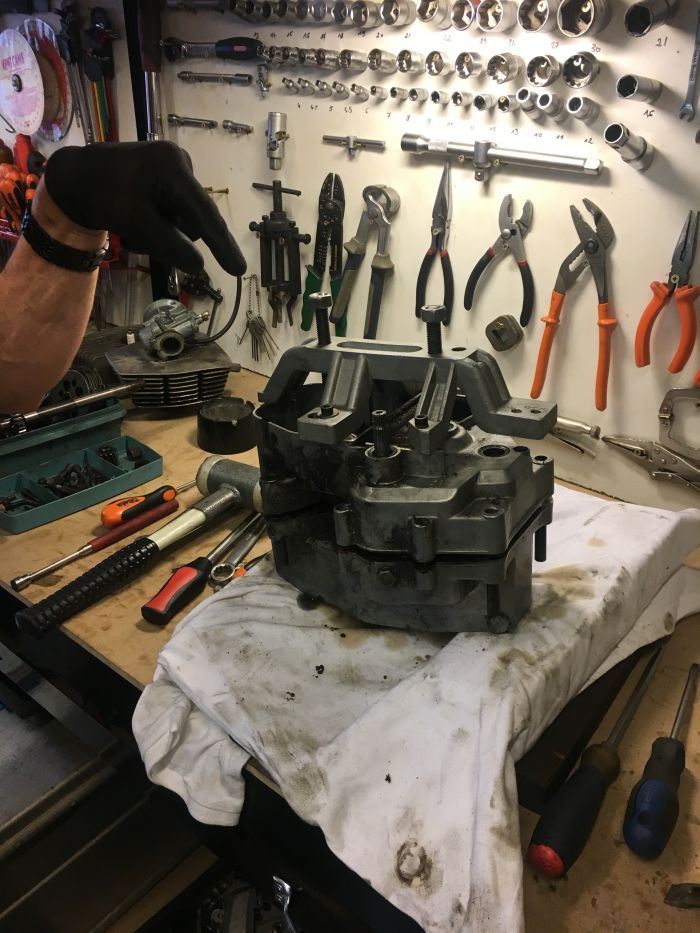

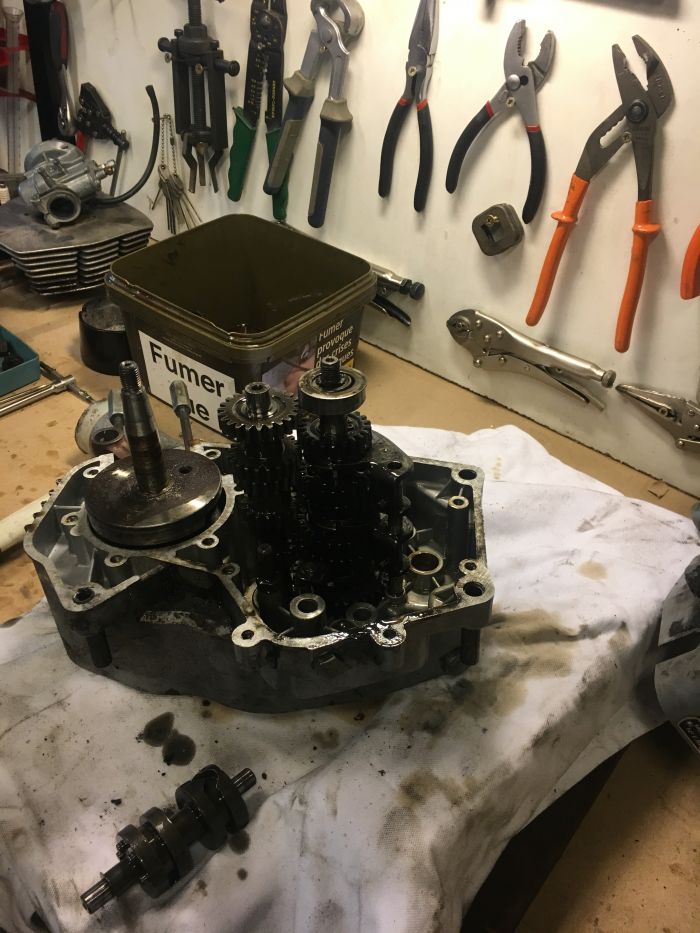

décollement des carters,

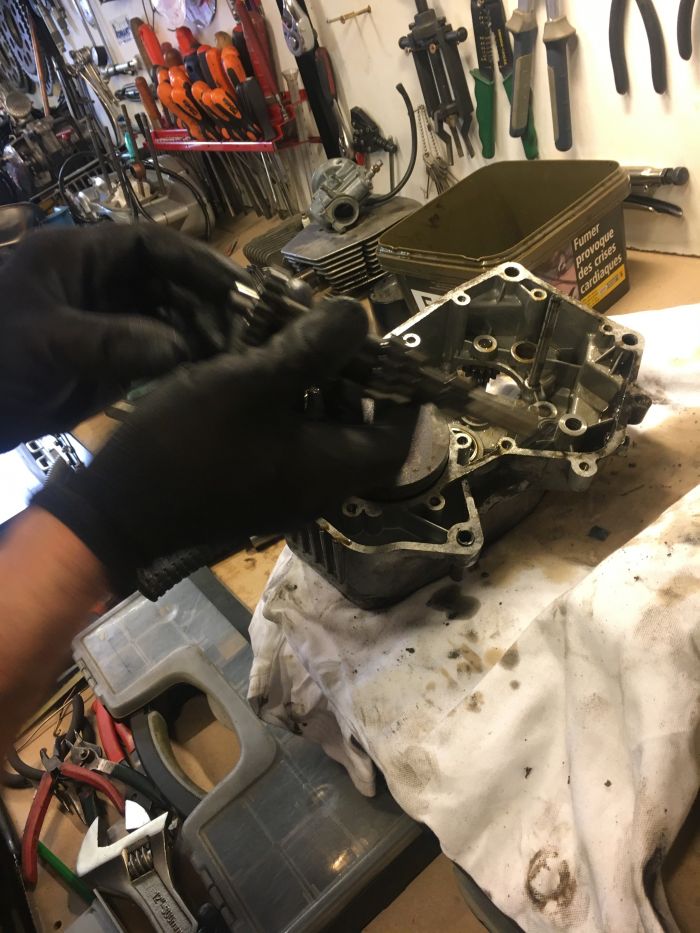

l'axe de sélection de vitesse coince un peu et le roulement de l'arbre secondaire reste sur l'arbre,

Les roulements de Vilo commençaient à partir en morceaux,

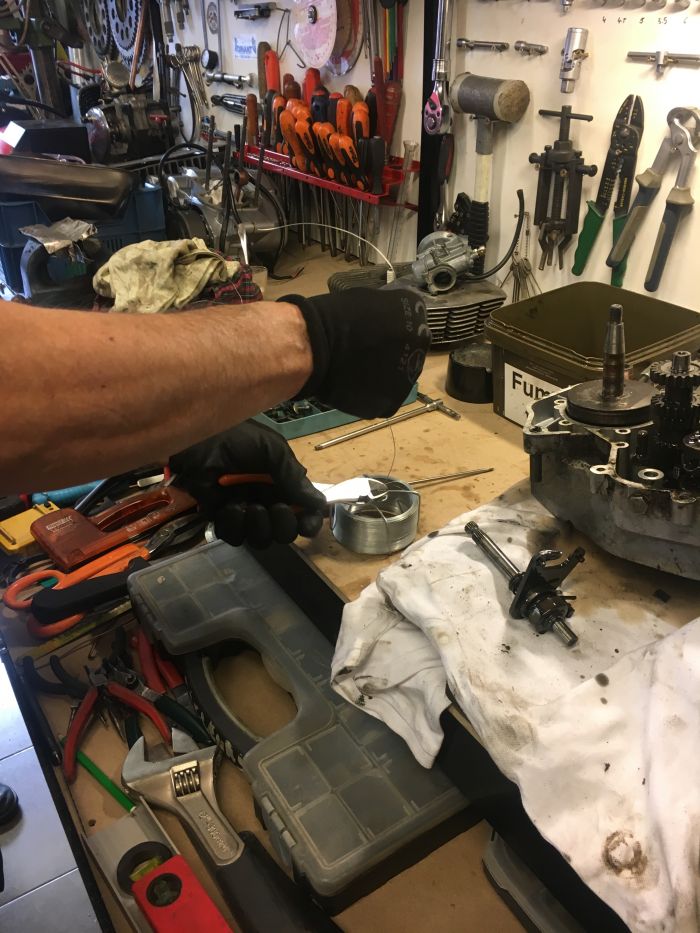

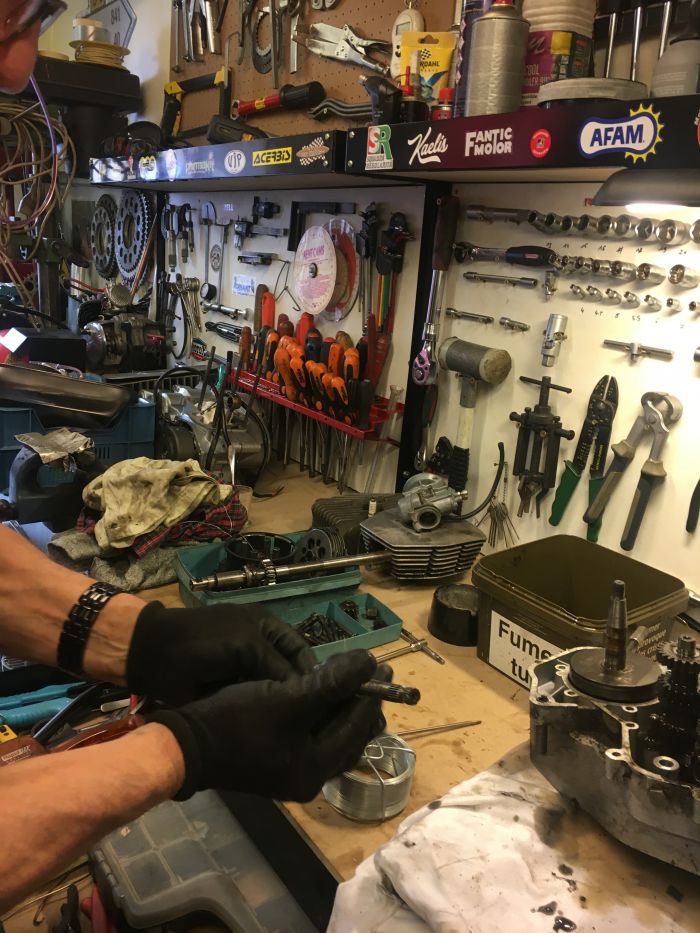

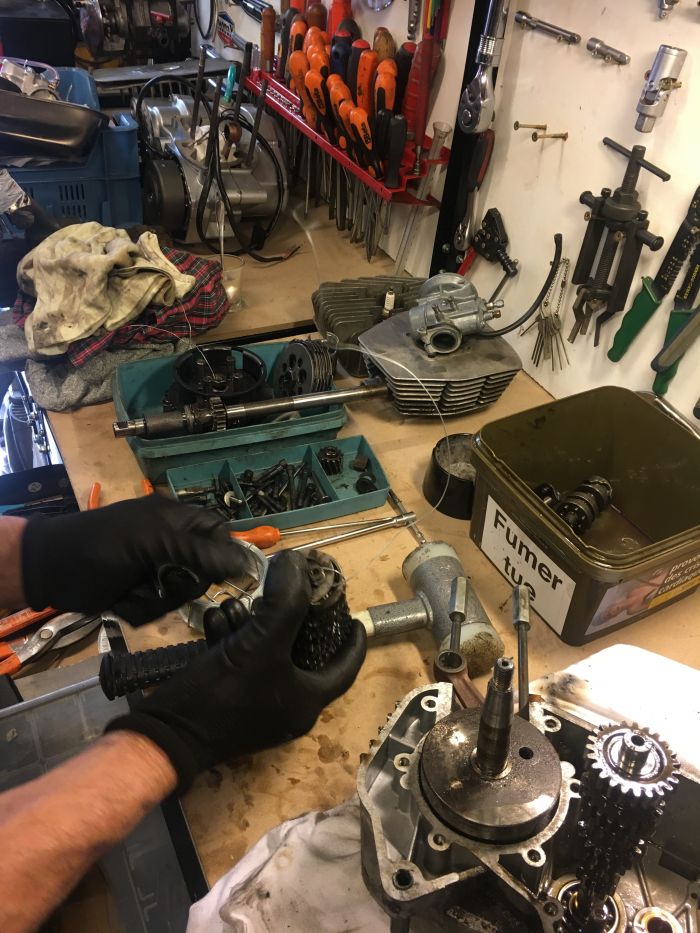

On met du fil de fer autour des axes et arbres pour repérer l'ordre des rondelles et pièces,


Les barillets pareils,


Doigt aimanté pour récupérer les rondelles, billes, ressorts...

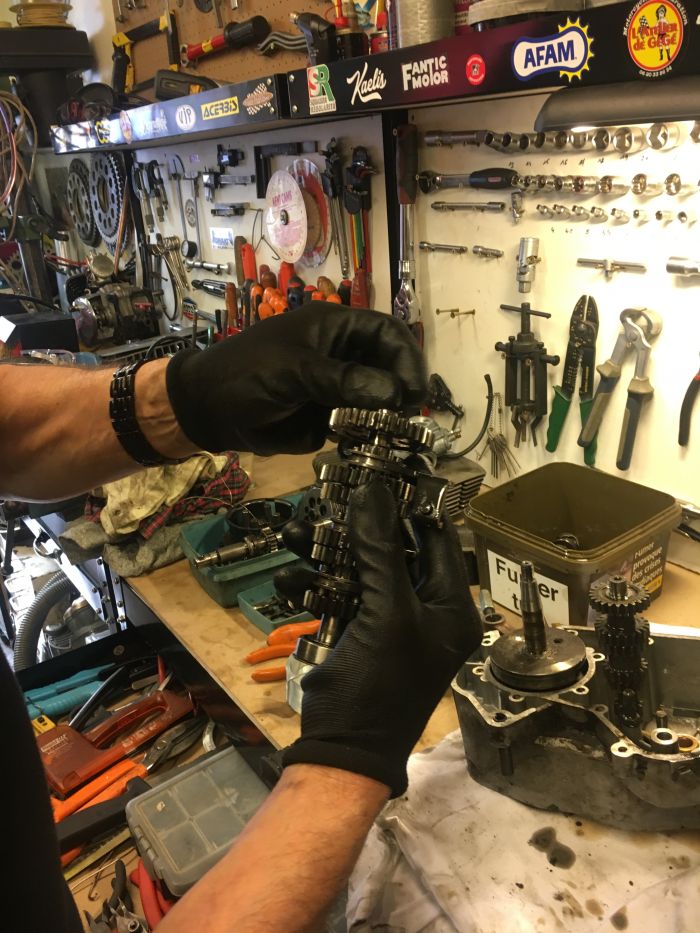

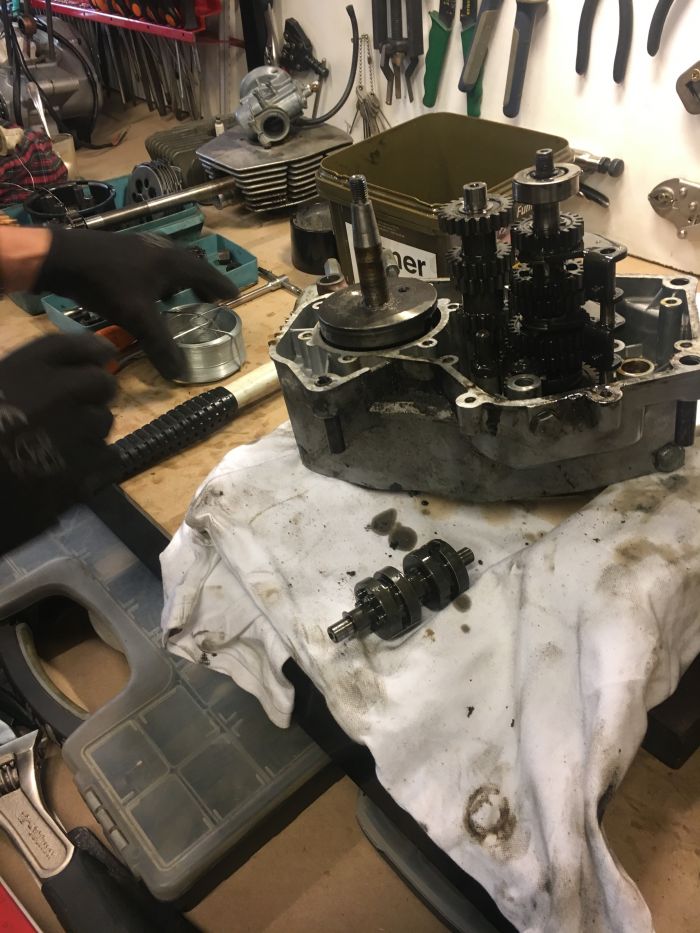

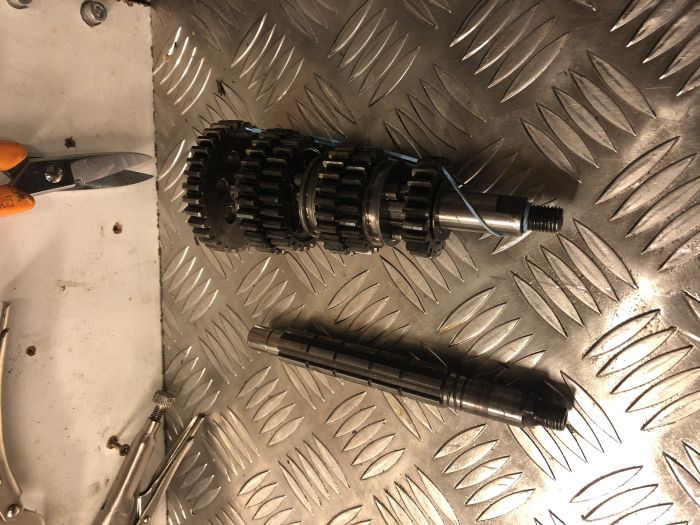

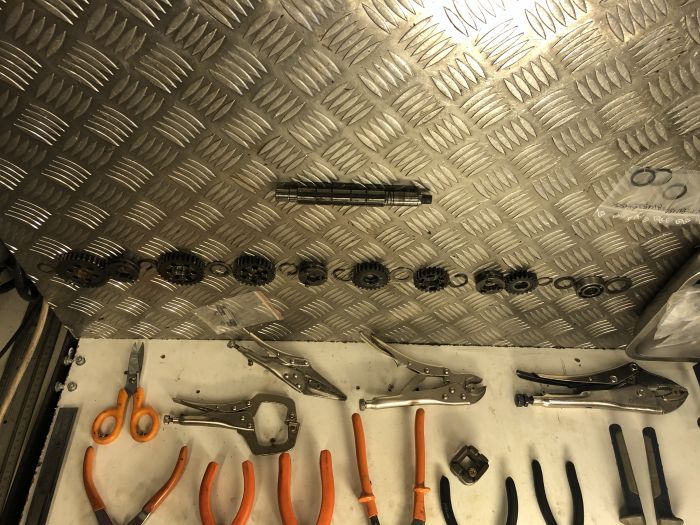

Arbre secondaire,


Arbre Primaire,

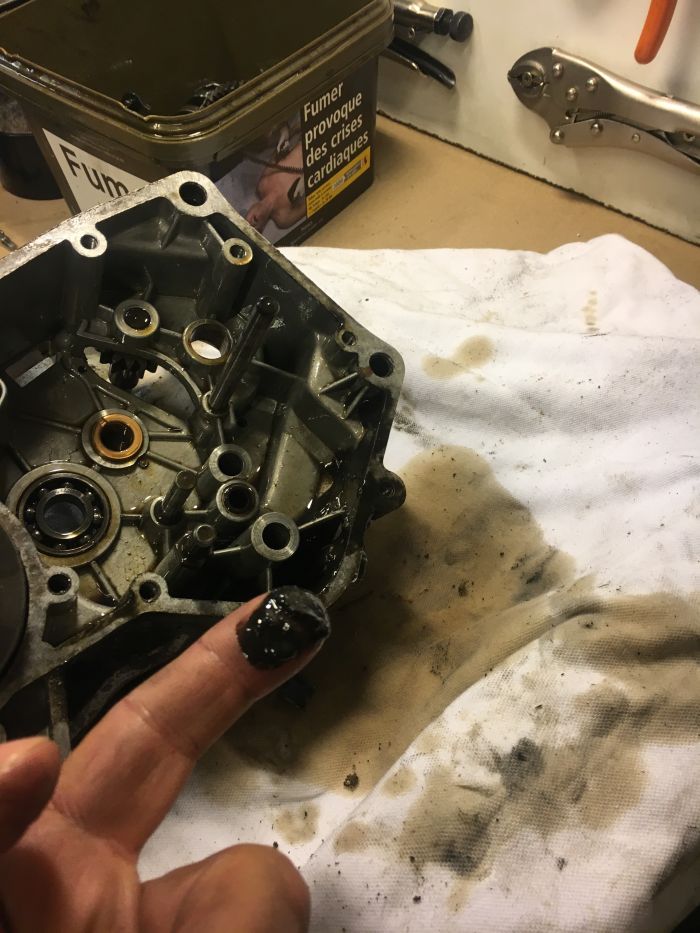

A priori, ce bas moteur n'a jamais été ouvert et il y a un amalgame au fond des carters,

La cage à aiguille de l'axe de piston a morflée,

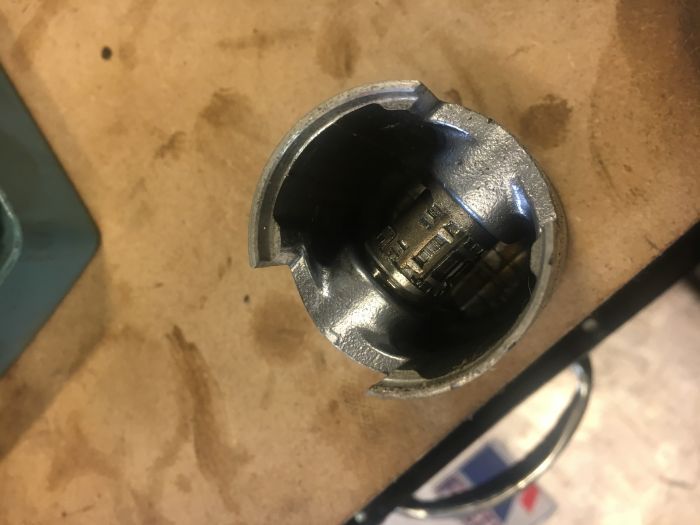

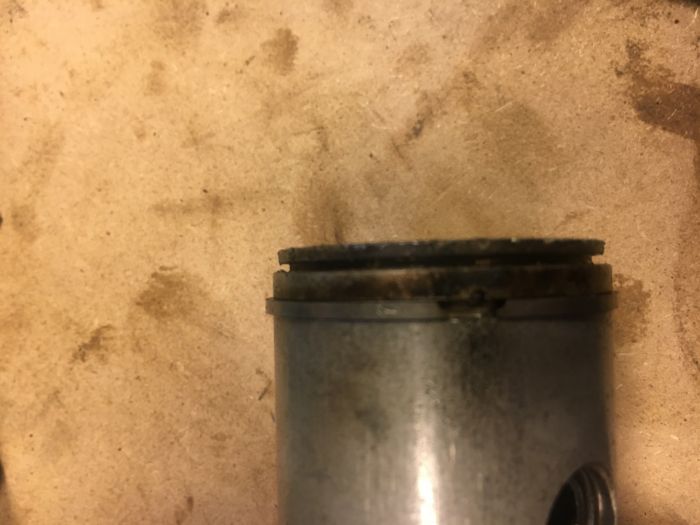

Le piston n'est pas beau non plus,

Maintenant, récupérer les pièces...


BRISSONI/81; TX350/79Moto(s) : FM268AIR/86, FM268LC/87, TX96/76, FM280/83, FM450 240 Pro/84, TX190/77, FM260/79, FM430/82,
Paul
51 ans | 488 messages | 491 images
le 18-03-2019, à 12:17

rerou a écrit :

salut Paul

super le petit 50 tx96 ; je dirais 1975 ? 1976?

il m'a l'air complet et pas trop bricolé !!(sauf l'allumage a priori )

entre Bosisio et le Minarelliste , tu vas tout trouver .

il me reste pas mal de pieces ; demande toujours !!!

a+ rerou


Salut Régis,
merci pour ton message,
c'est un 1976 totalement d'origine. smiley_03
Il me manque les gardes boues, le levier d'embrayage, la boite à air avec mousse de filtre, manchon et caches latéraux. smiley_06
J'ai acheté la grille chromée d'échappement de l'autre coté du col de l'échelle. smiley_25
si tu as des pièces ou des infos. smiley_15
Pour le haut moteur, nous verrons cela avec Gérard dès que nous aurons terminé le bas moteur. Toutefois, la culasse devra, peut-être, être surfacée et le cylindre réalésé. A voir ? La piston sera changé à coup sûr.
A+, Paul


BRISSONI/81; TX350/79Moto(s) : FM268AIR/86, FM268LC/87, TX96/76, FM280/83, FM450 240 Pro/84, TX190/77, FM260/79, FM430/82,
Paul
51 ans | 488 messages | 491 images
le 04-05-2019, à 13:46

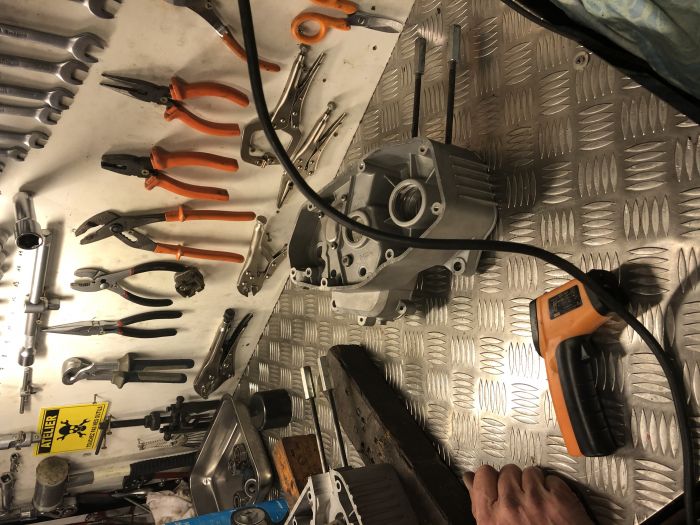

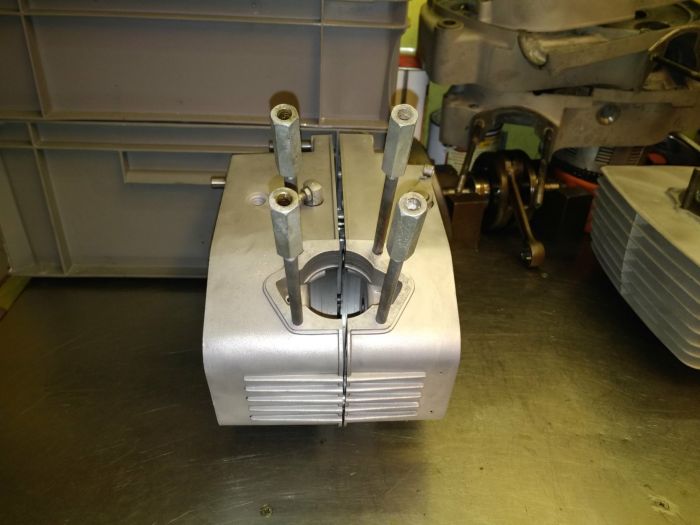

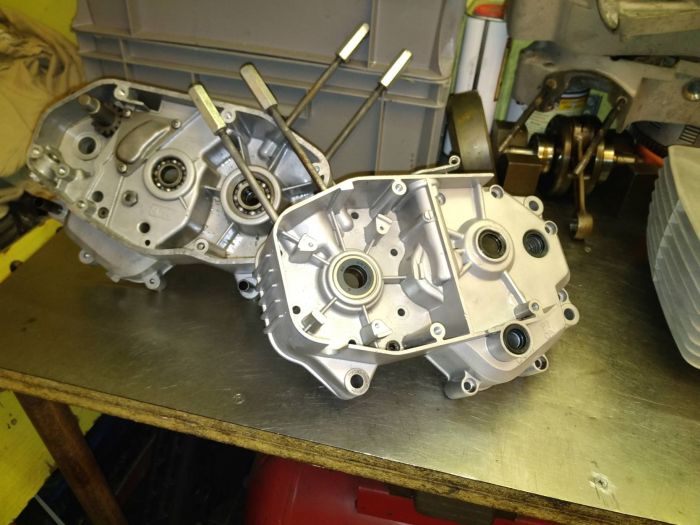

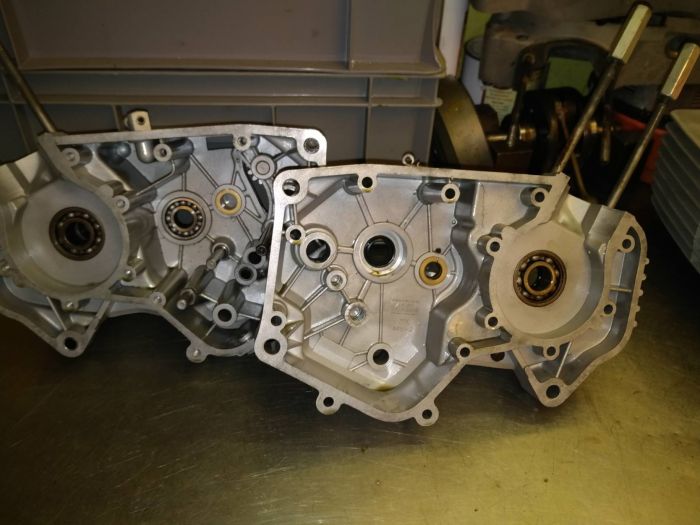

Voici les carter passer à la microbilleuse par Gégé.


J’ai le nouveau vilebrequin acheté chez le goéland

L’arbre secondaire est en cours de livraison acheter neuf sur le bon coin pour moitié du prix.
La semaine prochaine je passe chez le minarelliste pour le reste des pièces.
Ensuite remontage avec Gérard.


BRISSONI/81; TX350/79Moto(s) : FM268AIR/86, FM268LC/87, TX96/76, FM280/83, FM450 240 Pro/84, TX190/77, FM260/79, FM430/82,
Electric Dinaï
58 ans | 1,030 messages | 1,038 images
le 04-05-2019, à 15:07

Nikel le micro billage !!!    smiley_18


Let' Rock !Moto(s) : Fantic 300 Pro, Deux 75 FM430
Beubeugne steph
54 ans | 1,497 messages | 1,221 images
le 04-05-2019, à 20:30

 smiley_15... Ça jette !!!  smiley_03


Ma bd amateur la vie de l Abel Barrique est visible  au post : FANT HIC BAR..
Le roi PETRO DOLLARD A DIT:
×  les veinards auront des Fantic....  les pas vernis auront des Pětoires...×
Moto(s) : Fantic trial 200 /250ccpro/303.. ( 2hda125 cr/ktm125 & 625/sherco 2,9/mobcross51/suz gsg 850)
Paul
51 ans | 488 messages | 491 images
le 05-05-2019, à 07:29

Sympa et merci pour Gégé. smiley_15


BRISSONI/81; TX350/79Moto(s) : FM268AIR/86, FM268LC/87, TX96/76, FM280/83, FM450 240 Pro/84, TX190/77, FM260/79, FM430/82,
Paul
51 ans | 488 messages | 491 images
le 25-01-2020, à 14:23

Suite de la réfection de ce moteur :

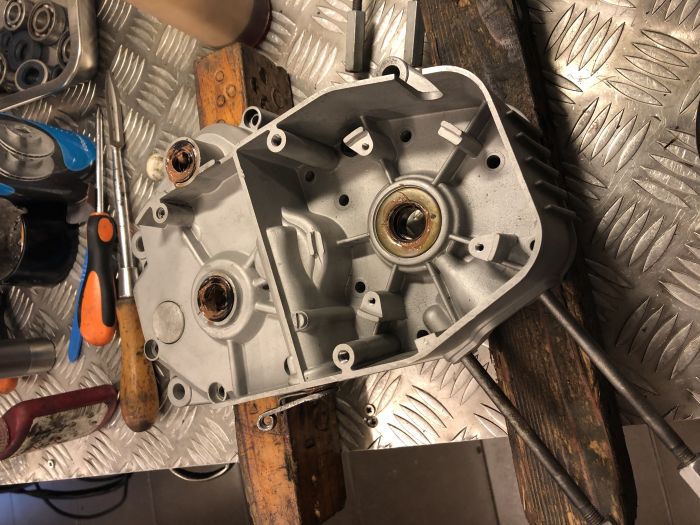

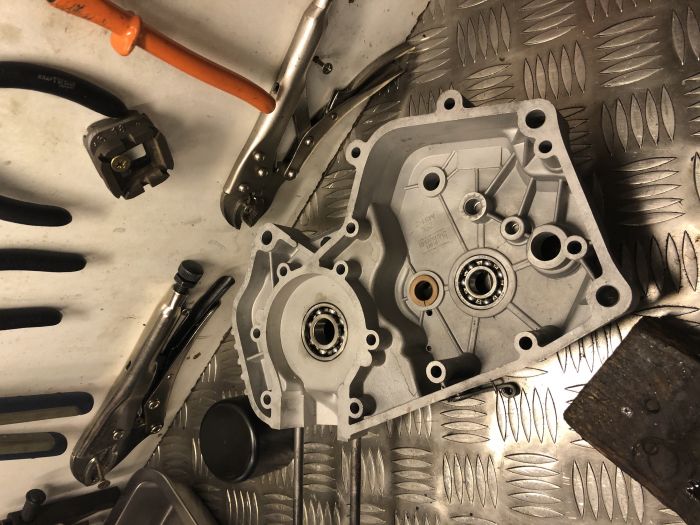

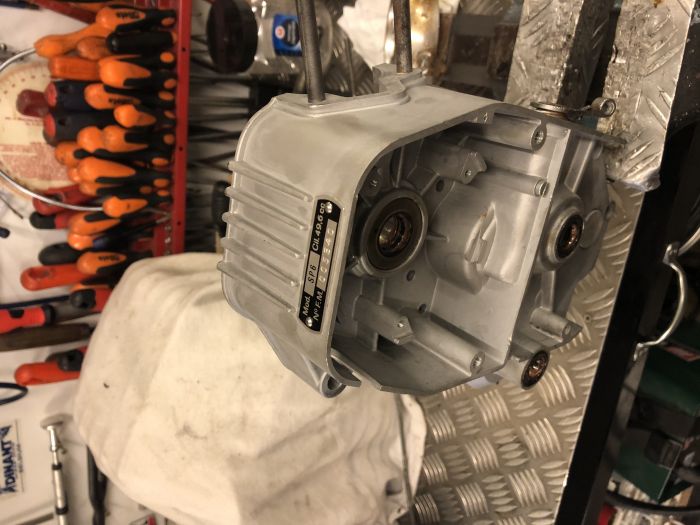

Remontage ... mise en place roulements et joints spi.

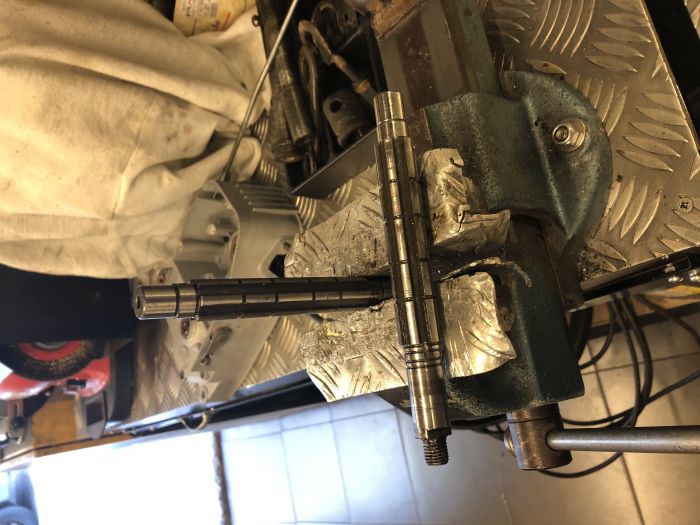

Axe de commande d’embrayage, chargement de l’arbre secondaire pour un gros méplat.










Voilà, faut changer les disques d’embrayage et trouver un haut moteur qui va bien. Le pédalier est remplacé par un kick.

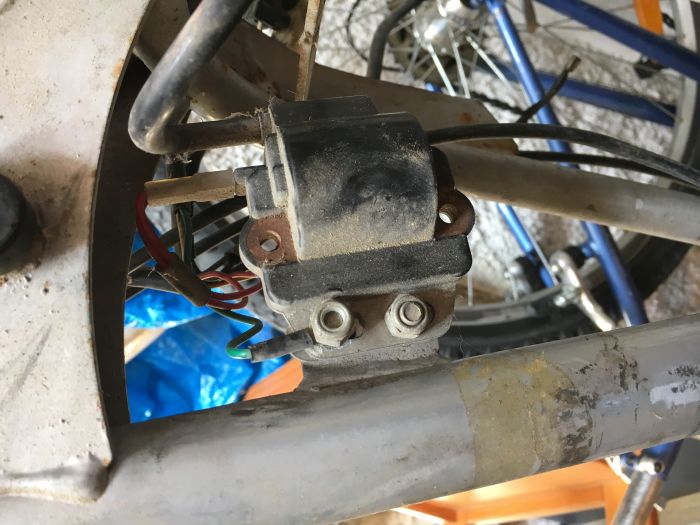

On va peindre les carters en noir. + petite découpe. L’allumage sera le mvt ext 112 électronique a avancé variable 12v. Le vilo sera neuf en course 42.
Va peut être falloir aléser les carters pour un fut 54...


BRISSONI/81; TX350/79Moto(s) : FM268AIR/86, FM268LC/87, TX96/76, FM280/83, FM450 240 Pro/84, TX190/77, FM260/79, FM430/82,
JPG05
60 ans | 84 messages | 72 images
le 25-01-2020, à 19:52

Bonsoir Paul , ton projet avance bien et le résultat est top  smiley_03
Je vois que tu sais t'entourer des bonnes personnes  smiley_15  smiley_15


Moto(s) : 125 RC 50 RC et 50RC grand cadre
GTRoms
34 ans | 212 messages | 37 images
le 25-01-2020, à 21:07

Super travail bravo.
Refaire les moteurs, c'est ce que je préfère


Moto(s) : 2 x Yamaha 650XS et Fantic 305
Paul
51 ans | 488 messages | 491 images
le 11-04-2020, à 13:45

Bonjour,

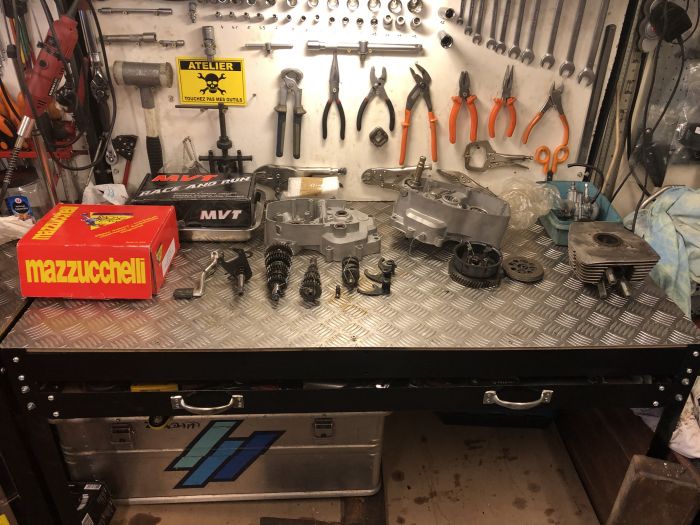

Nous venons de recevoir les disques d’embrayage, le haut moteur, et quelques pièces...

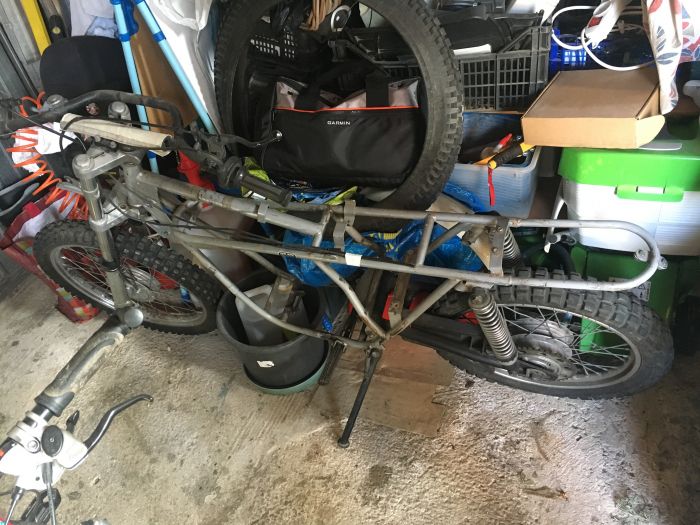

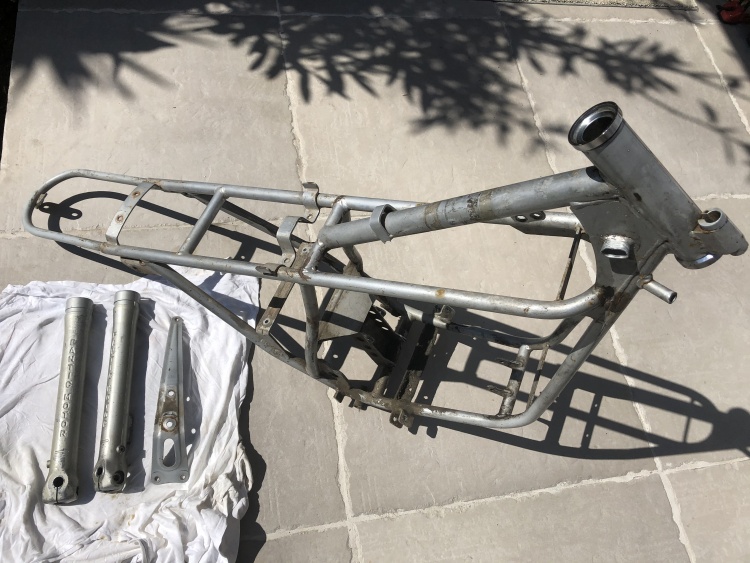

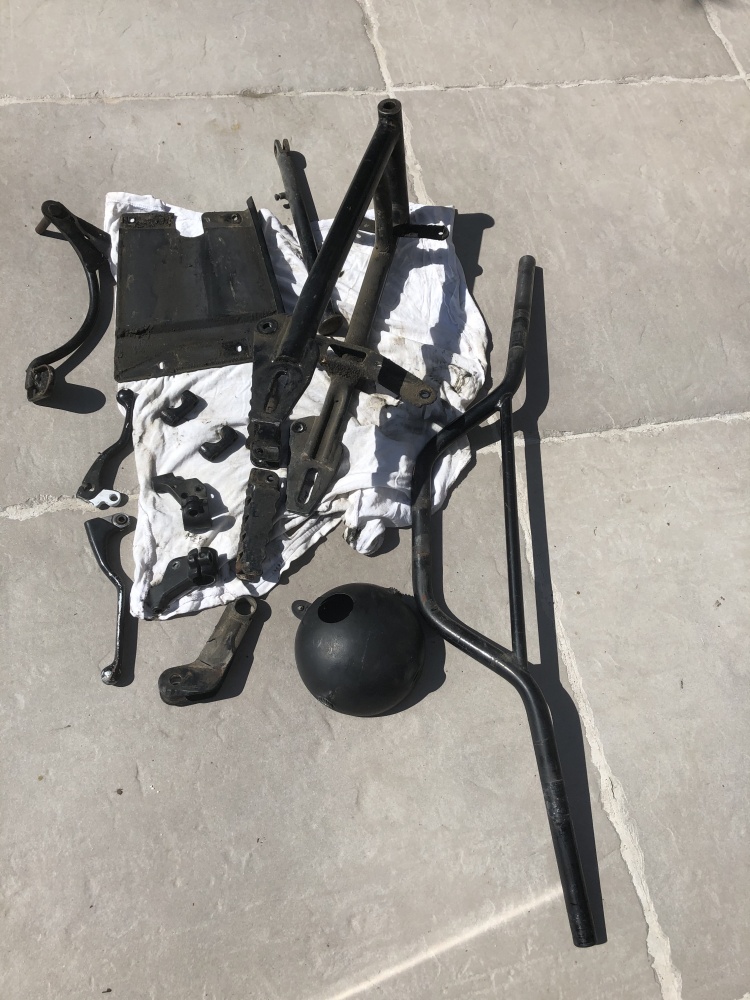

En attendant je démonte la partie cycle et :

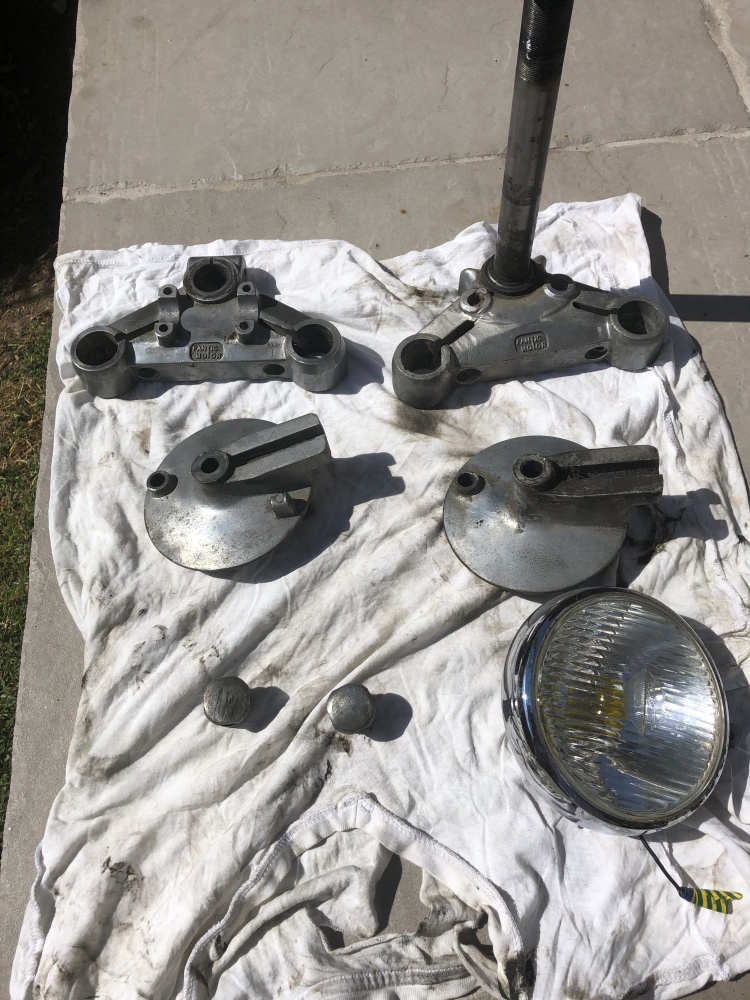

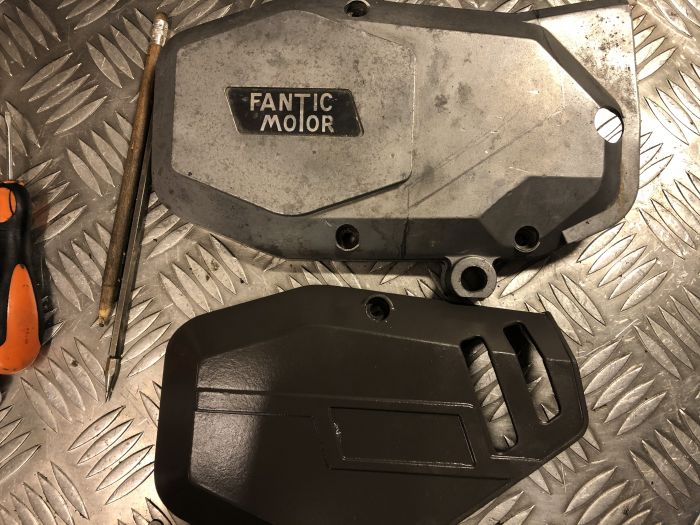

Les pièces à polir :


Les pièces qui partent au thermo laquage noir :

Les pièces qui partent au thermo laquage gris :

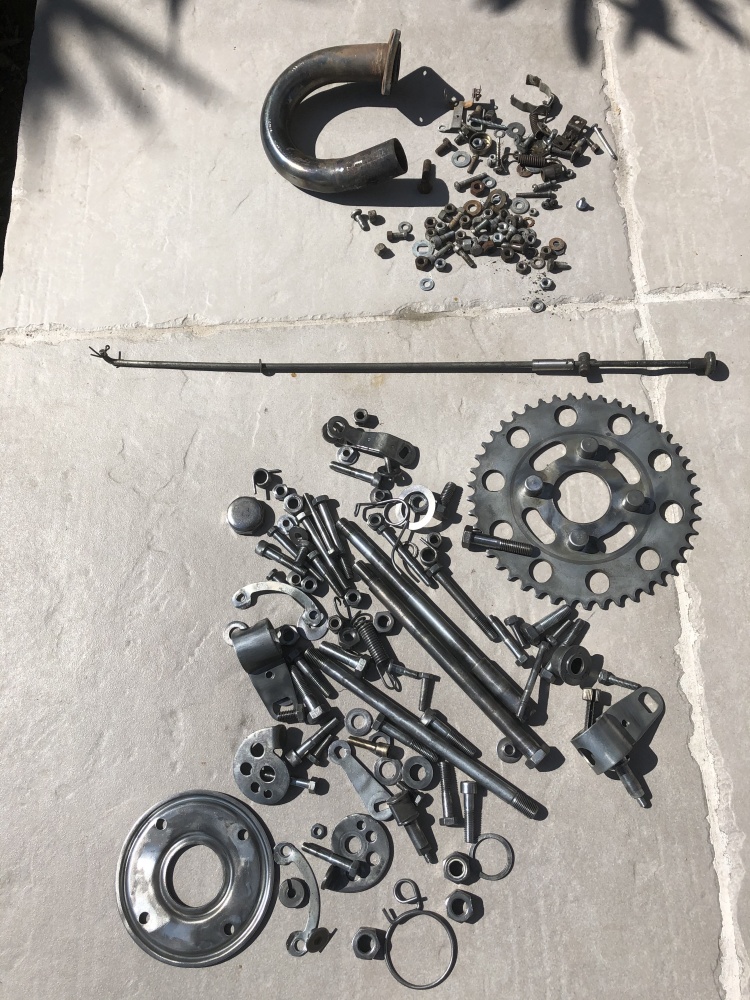

Les pièces à bosser en vue du zingage : ( sur l’avant déjà brossées et sur l’arrière à brosser)


Est ce que vous enlevez les sièges de roulements de direction pour le thermo laquage ?


BRISSONI/81; TX350/79Moto(s) : FM268AIR/86, FM268LC/87, TX96/76, FM280/83, FM450 240 Pro/84, TX190/77, FM260/79, FM430/82,
Electric Dinaï
58 ans | 1,030 messages | 1,038 images
le 11-04-2020, à 16:27

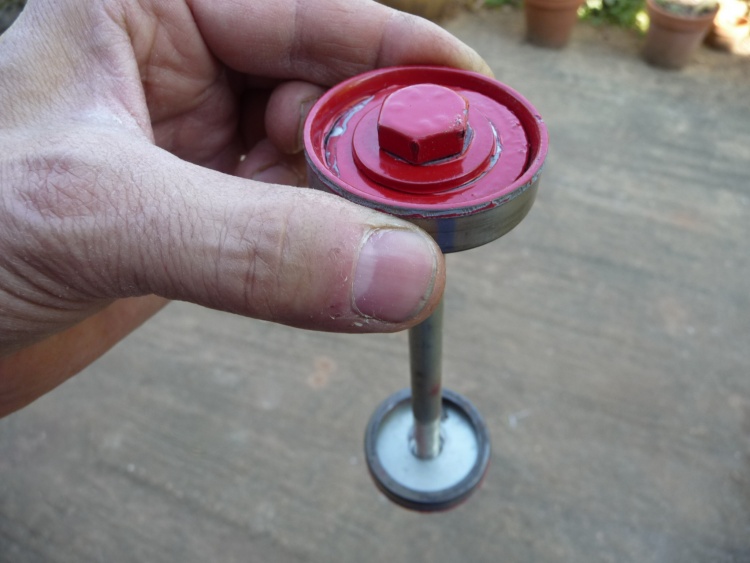

Hello Paul, moi je fait sortir 1mm les cuvette puis fait un montage comme celui ci pour éviter que la peinture thermo  ne vienne   à l'interieur


Let' Rock !Moto(s) : Fantic 300 Pro, Deux 75 FM430
JPG05
60 ans | 84 messages | 72 images
le 11-04-2020, à 16:28

Bonjour Paul , ton chantier avance bien smiley_15
Moi je n'enlève pas les sièges de roulements à l'intérieur de la colonne , par contre je dégraisse à bloc la colonne pour que lorsque ça passe au four la graisse ne fonde et coule sur le thermo laquage neuf . Ensuite je place une tige filetée et j'obstrue la colonne en haut et en bas avec ce que je trouve , bien souvent ce sont des vieux pignons de sortie de boîte  smiley_06


Moto(s) : 125 RC 50 RC et 50RC grand cadre
Electric Dinaï
58 ans | 1,030 messages | 1,038 images
le 11-04-2020, à 16:32

oui très important de dégraisser !!!     smiley_15
