BRISSONI FM260, ADAPTATION D'UN TENDEUR DE CHAINE.
OLDRACER
57 ans | 496 messages | 620 images
le 04-01-2021, à 18:25
Sujet

Bonjour à tous.
Pour ceux que cela intéresse, ci-dessous un tuto, pour le montage d’un tendeur de chaîne sur une Brissoni FM260.
Sur cette moto, la chaine bat, fait pas mal de bruits parasites avec la roulette en sortie de cadre, et elle ne doit pas être trop tendue, dû au bras banane et au débattement de 275mm.

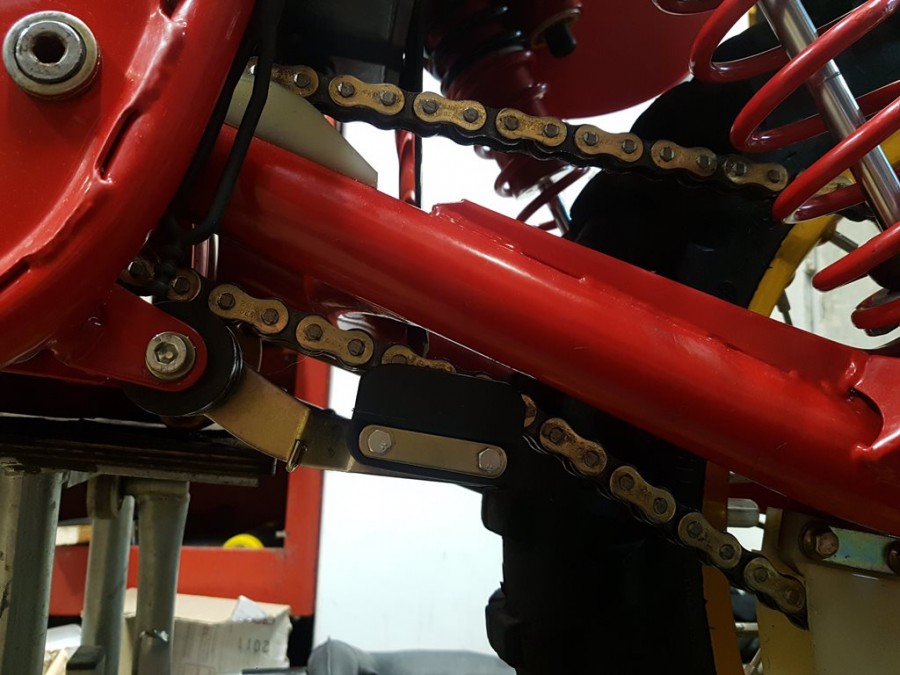

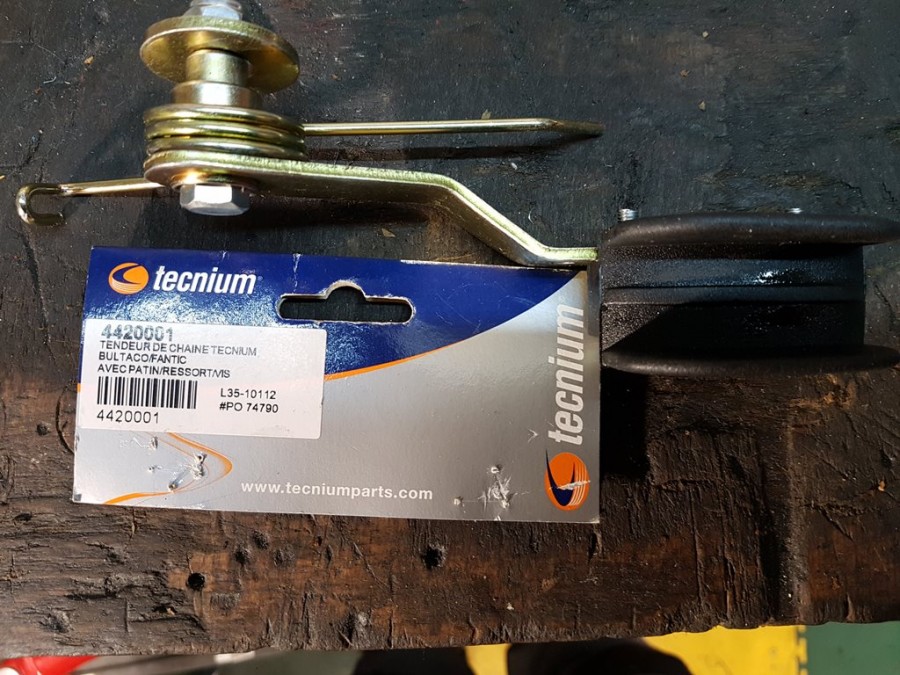

Commandez chez BIHR Racing un tendeur de chaîne Tecnium pour Bultaco/Fantic Référence Bihr 4420001. Rien à retoucher, il est parfaitement cintré pour le Brissoni, la chaîne tombe dans le patin, exactement au bon endroit.

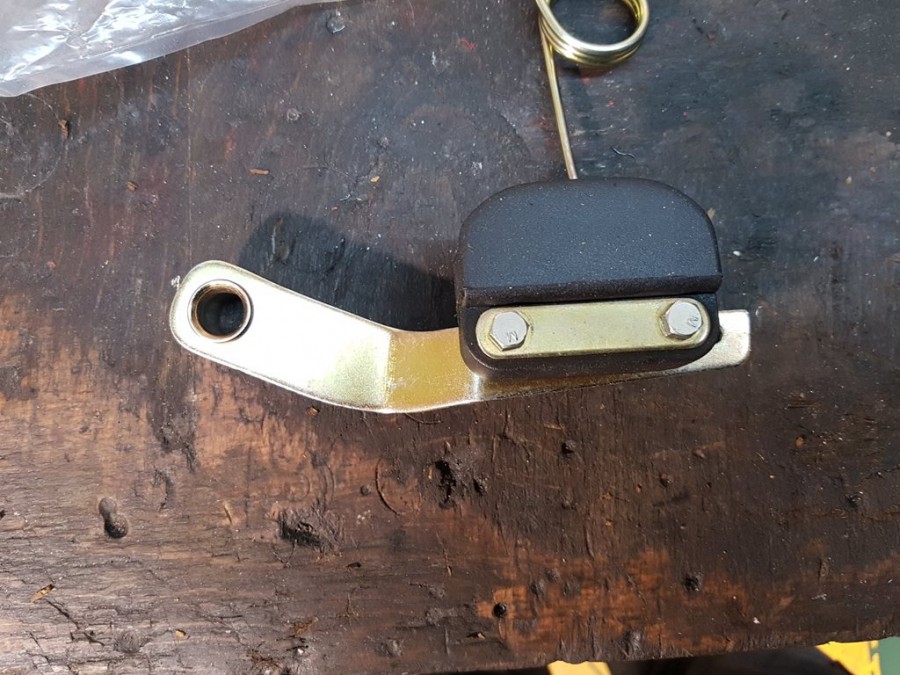

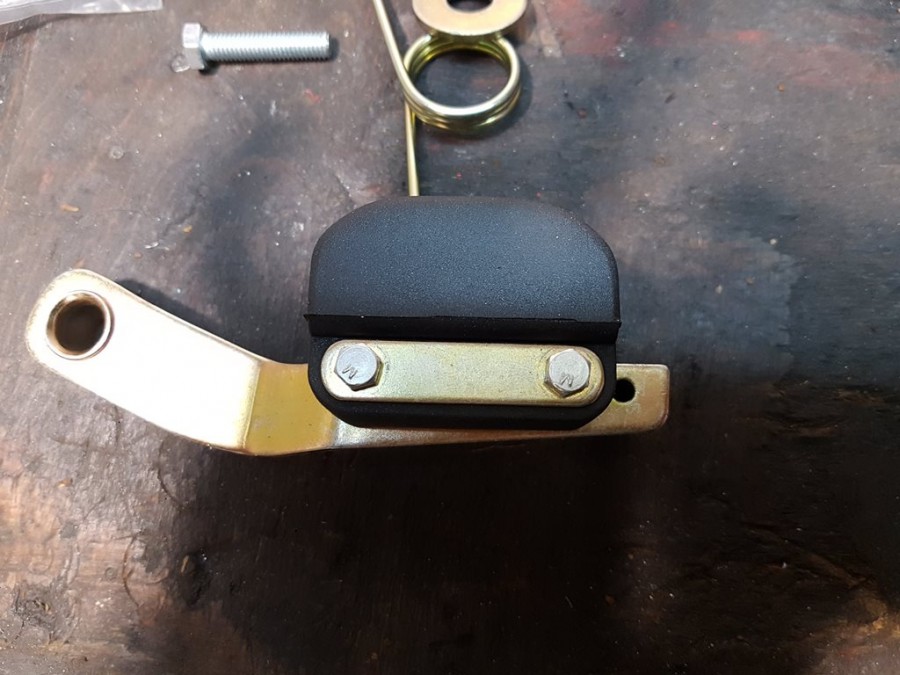

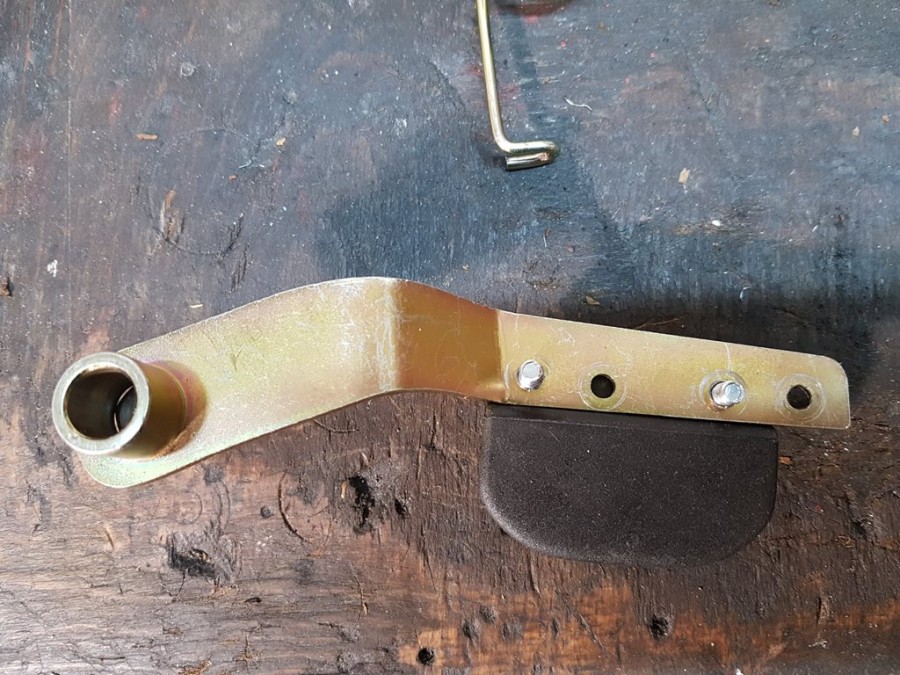

Déplacez le patin du tendeur, de façon à ce qu’il soit au plus près de l’axe de rotation.



Coupé la partie l’excédent de la pièce métallique.

Faites un montage à blanc, pour déterminer la longueur de la vis et la place que prend le ressort sur l’axe du tendeur.

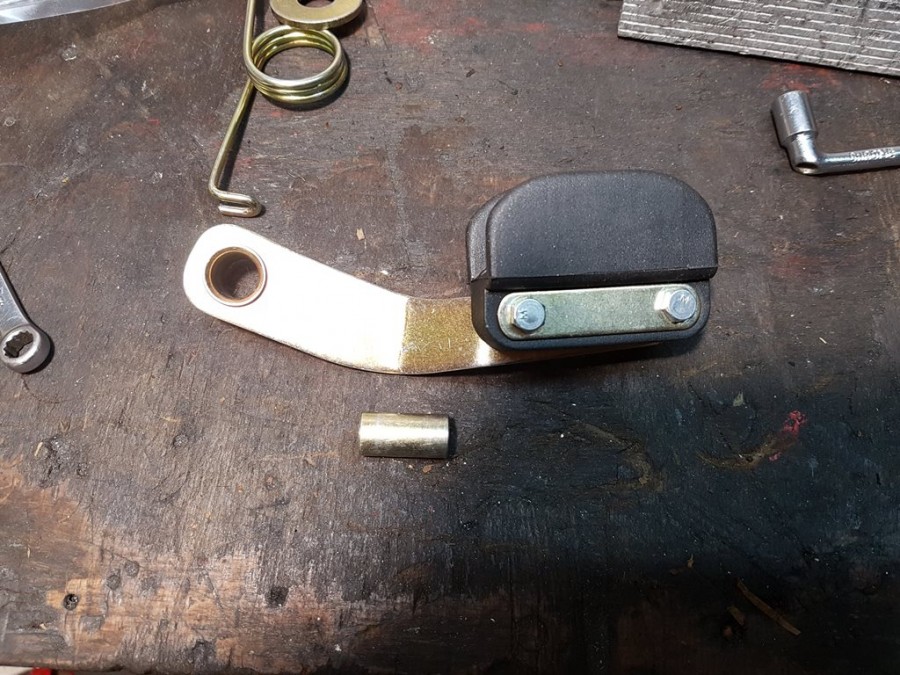

Personnellement, pour avoir un peu moins de jeu axial, j’ai raccourci de 2 à 3 mm, l’entretoise de rotation.

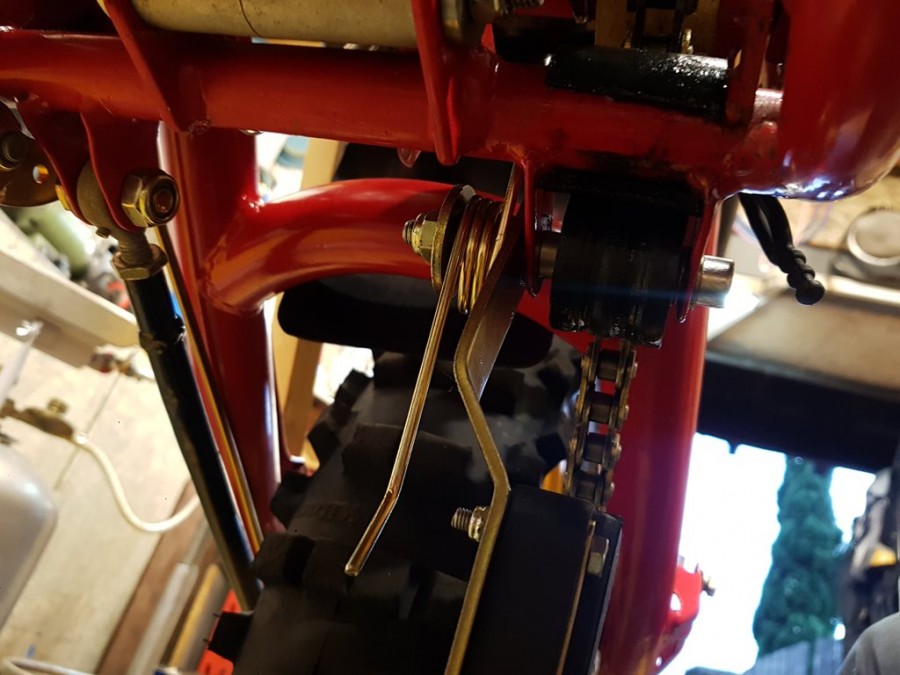

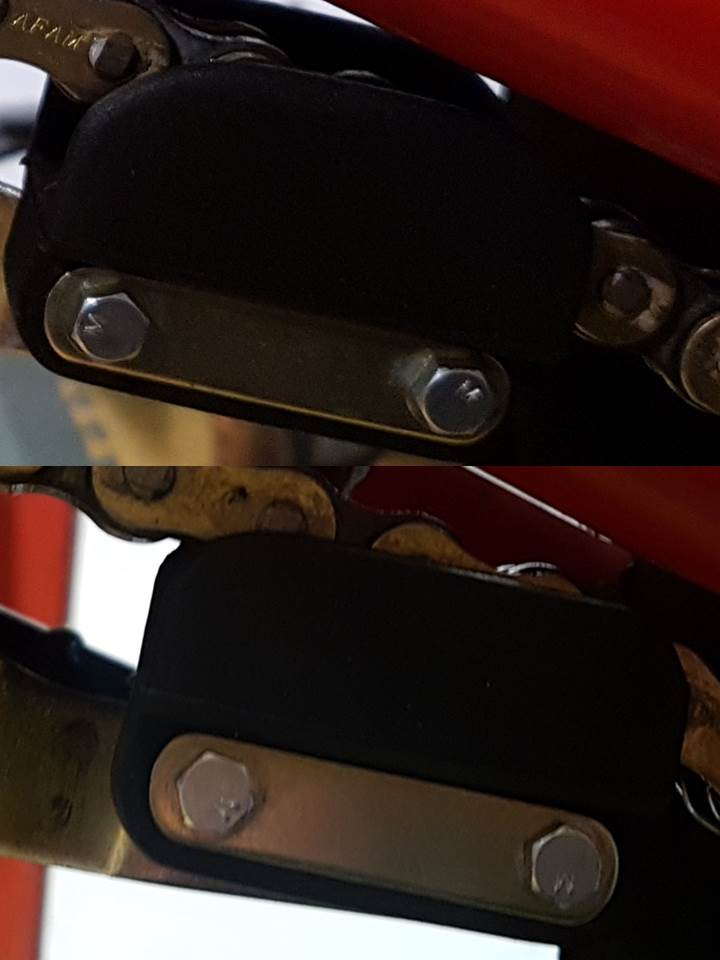

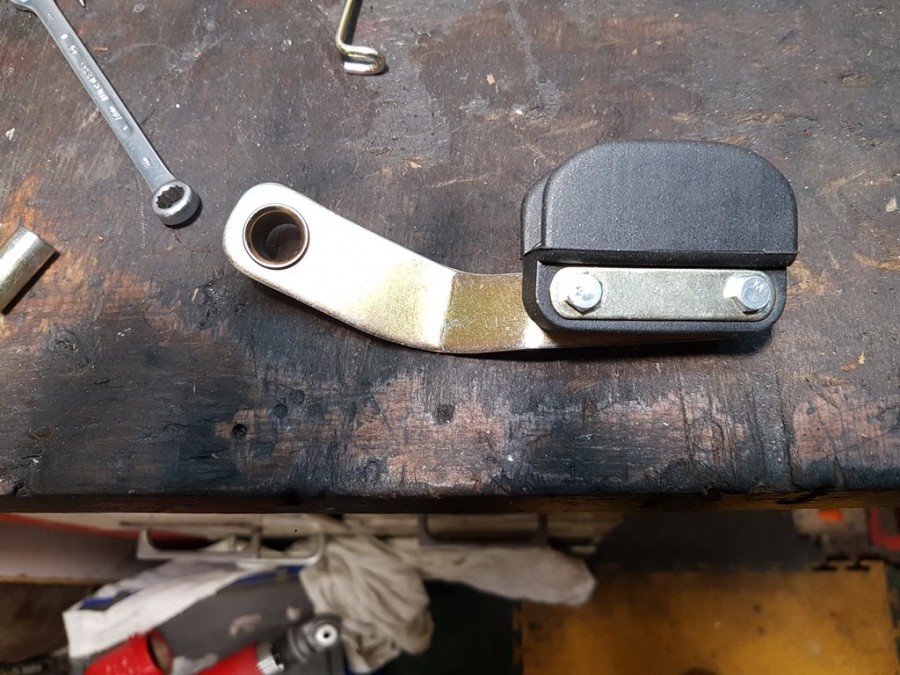

Refaite un montage à blanc, pour repérer à quel endroit, il faudra cintrer le ressort et le couper. Par la même occasion, tracez sur les rebords du patin une ligne afin de le recouper en hauteur ; je l’ai recoupé d’environ 5mm, vous y gagnerez en débattement du patin, avant qu’il ne touche le bras oscillant.

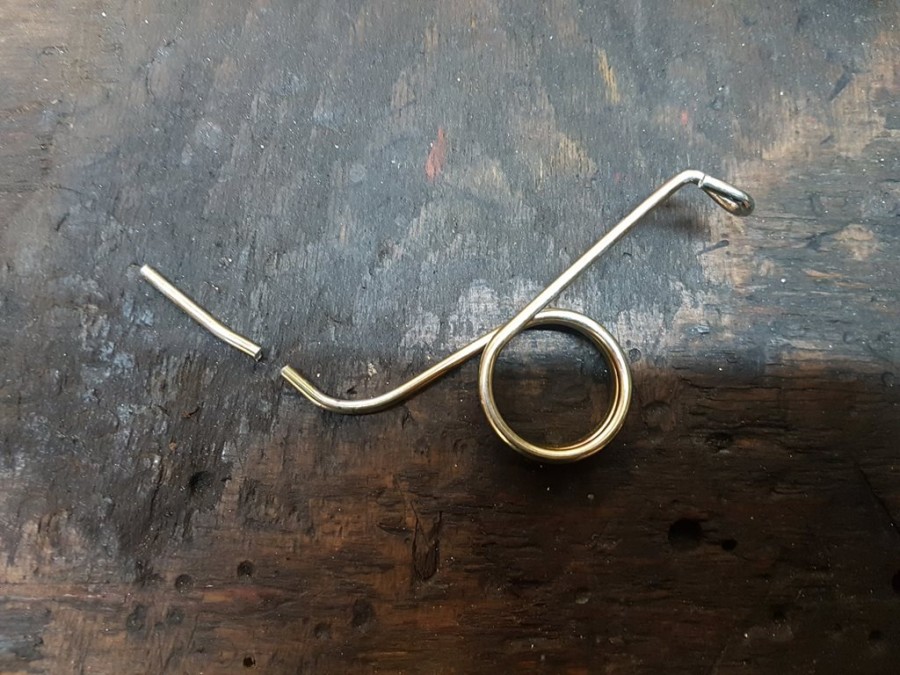

Cintrez d'abord et coupez en suite le ressort.

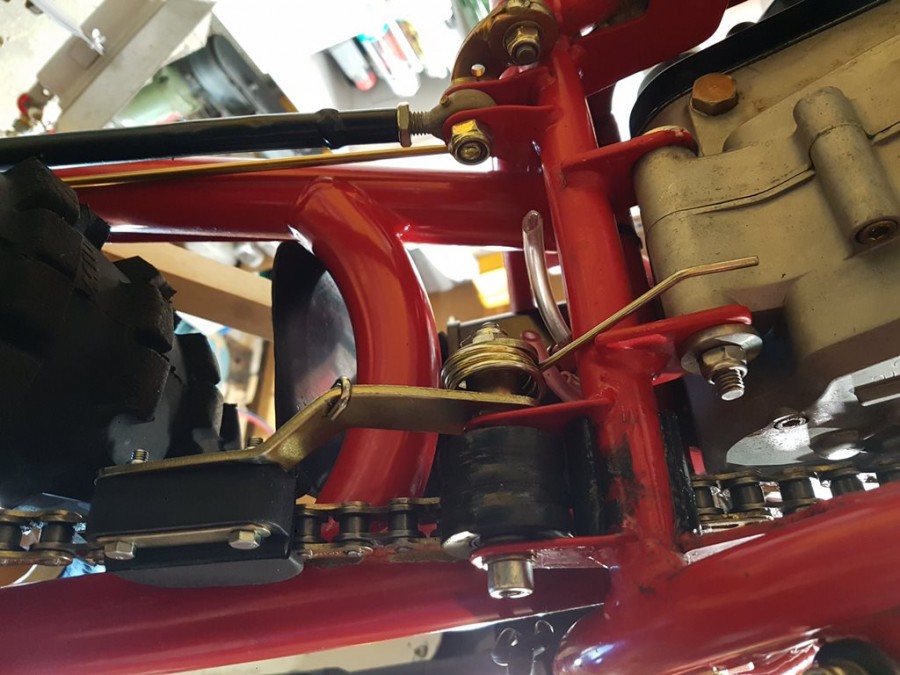

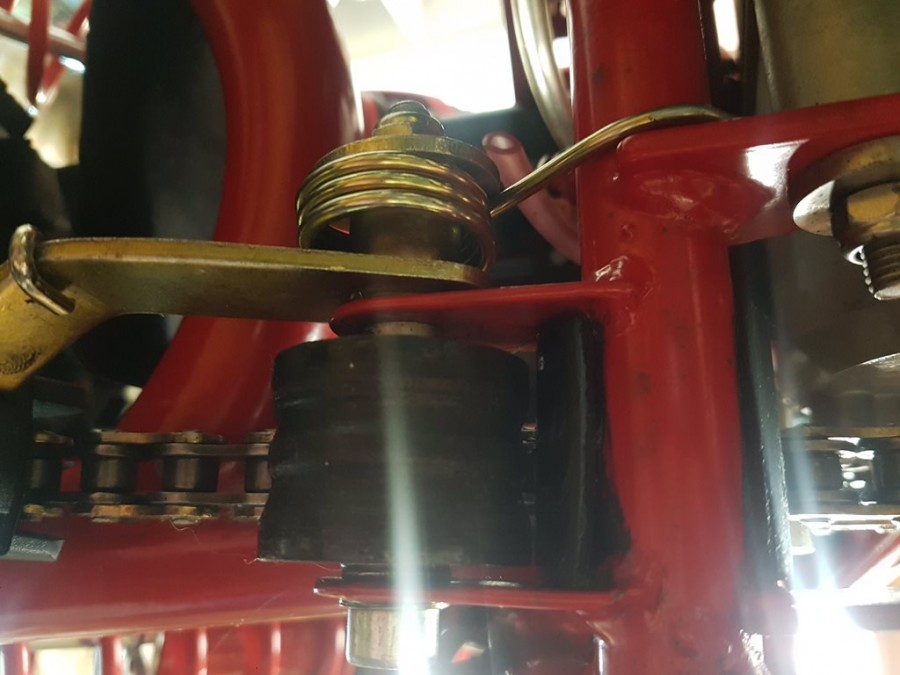

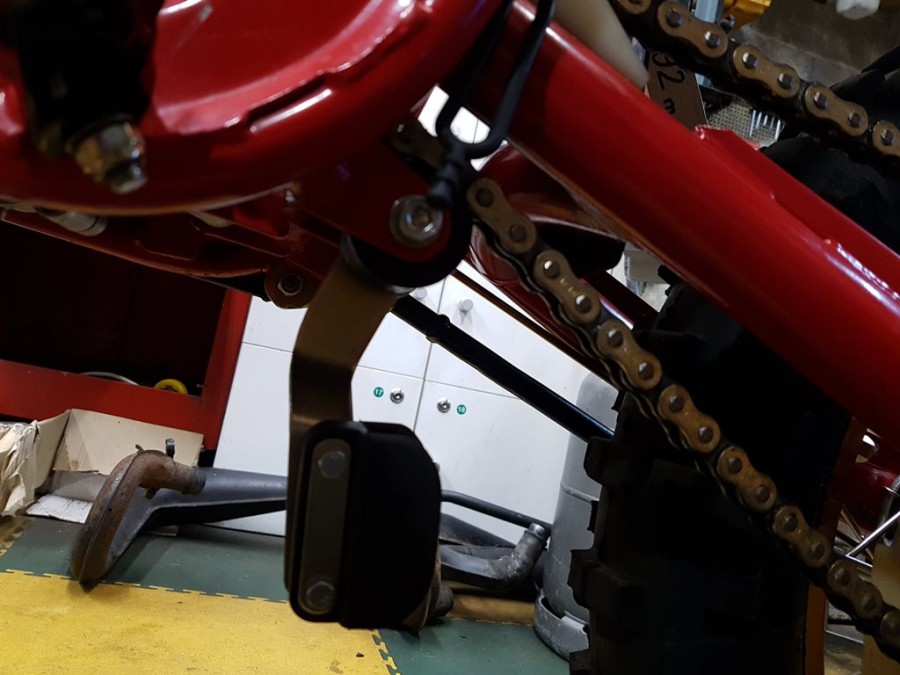

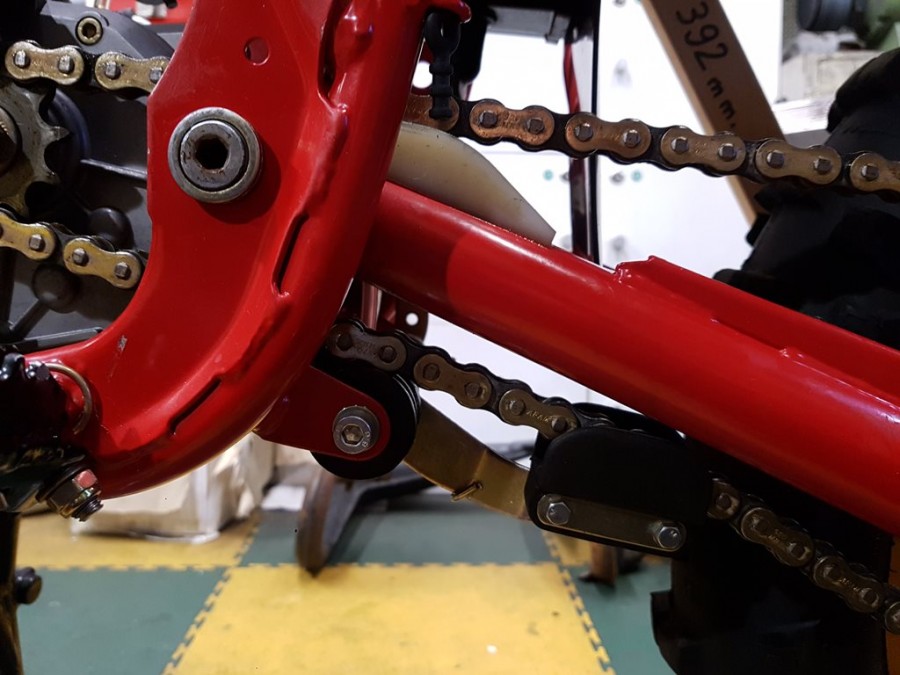

Faire le montage définitif, graissage, nylstop, etc…



Oldracer
Squadra FANTIC
FANTIC-MOTOR CLUB DE FRANCE


Moto(s) : FANTIC Pré-79, FANTIC trial 125 240, YZ 1976, HVA 1973,Rickman 1963
Chris
Modérateur | 59 ans | 3,507 messages | 1,770 images
le 04-01-2021, à 18:56

Je vois que tu as coupé le ressort ! Merci pour le partage, les Brisso n'auront plus de bruit de chaine !!
Du coup, on voit aussi la modif du tirant de frein  smiley_25


Fantic, fatto Per Vincere

Chris
Fantic-Motor Club de France
Moto(s) : Fantic, Fantic, Fantic, Fantic, etc....
Angel
161 messages | 71 images
le 04-01-2021, à 21:02

Moi ,j'ai une seule question :

Comment tu fais pour avoir une moto propre PARTOUT ?

Si je te connaissais pas un peu ,je dirais ...c'est une moto  de salon !


Squadra Fantic ....toujoursMoto(s) : Fantic 125 RC 81
Paul
52 ans | 580 messages | 529 images
le 05-01-2021, à 08:31

Salut Philippe,
Bonne adaptation, merci pour le partage. smiley_15
Ça me donne des idées  smiley_15
A +


BRISSONI/81; TX350/79Moto(s) : FM268AIR/86, FM268LC/87, TX96/76, FM280/83, FM450 240 Pro/84, TX190/77, FM260/79, FM430/82,
OLDRACER
57 ans | 496 messages | 620 images
le 05-01-2021, à 08:59

Angel a écrit :

Moi ,j'ai une seule question :

Comment tu fais pour avoir une moto propre PARTOUT ?

Si je te connaissais pas un peu ,je dirais ...c'est une moto  de salon !


Je la nettoie bien, moi.  rire

Oldracer
Squadra FANTIC
FANTIC-MOTOR CLUB DE FRANCE


Moto(s) : FANTIC Pré-79, FANTIC trial 125 240, YZ 1976, HVA 1973,Rickman 1963
Rerou
62 ans | 501 messages | 382 images
le 05-01-2021, à 16:47

merci pour ces précises informations !!

le tirant de frein ressemble etrangement  a une biellette de direction de karting !!???

bonne santé ;  bonne année sportive ; et que des bonnes rencontres !!!!

a+ rerou


Moto(s) : 125 tx150 rcks 1977 125 tx250 1980 50 tx96 1973
Angel
161 messages | 71 images
le 06-01-2021, à 14:32

J'ai une question (qui va peut-etre etre ridicule avec la réponse  smiley_13 )

Dans la prépa du 125 RC de 79 de Cadoret ,il changeait  le patin par une roulette .J'effectuais la meme chose sur mes 125 78/79 et meme sur mes Mik .
Donc ma question :pourquoi pas une roulette sur le tendeur ?


Squadra Fantic ....toujoursMoto(s) : Fantic 125 RC 81
OLDRACER
57 ans | 496 messages | 620 images
le 06-01-2021, à 15:40

Je dirai, les goûts et les couleurs !
Hormis le fait que ce tendeur est livré avec un patin et que je ne vais pas le jeter à la poubelle, j’ai une préférence pour le patin à la roulette.

Sur le Brissoni, il y a peu de place pour le débattement avec ce tendeur de chaîne Tecnium , avec une roulette tu réduiras encore ce débattement.
Une roulette est envisageable, en refaisant un bras de levier du tendeur de chaîne, parallèle au bras oscillant. Mais là, le post ne sert plus à rien, si il faut tout refabriquer soit-même.
Le but du post était de pouvoir adapter, sans grosses modifications ni compétences particulières , un tendeur de chaîne du marché, peu onéreux puisque le prix Bihr est de 20,70€ sans remise.
https://www.bihr.eu/fr/fr/tendeur-de-chaine-tecnium-universel_4420001

Oldracer
Squadra FANTIC
FANTIC-MOTOR CLUB DE FRANCE


Moto(s) : FANTIC Pré-79, FANTIC trial 125 240, YZ 1976, HVA 1973,Rickman 1963
RVRoads
Modérateur | 53 ans | 1,526 messages | 223 images
le 06-01-2021, à 20:21

Salut Philippe et bonne année 2021. C'est sympa, ta modif. On a aussi la roulette de chaîne sous le bras sur la 80 pour s'en servir de fixation. Tu penses qu'on peut aussi monter ce tendeur sur la pitchoune ?

Je ne peux pas poster d'image. J'ai droit à un 403 / Verboten.


Les virages, ça sert qu'à ceux qui tournent.Moto(s) : 80 RC FM280, 125 RCKS, Trial 241 en pension, Kram-It, Cimatti, Italjet, BMW
Angel
161 messages | 71 images
le 08-01-2021, à 15:06

OLDRACER a écrit :

Je dirai, les goûts et les couleurs !
Hormis le fait que ce tendeur est livré avec un patin et que je ne vais pas le jeter à la poubelle, j’ai une préférence pour le patin à la roulette.

Sur le Brissoni, il y a peu de place pour le débattement avec ce tendeur de chaîne Tecnium , avec une roulette tu réduiras encore ce débattement.
Une roulette est envisageable, en refaisant un bras de levier du tendeur de chaîne, parallèle au bras oscillant. Mais là, le post ne sert plus à rien, si il faut tout refabriquer soit-même.
Le but du post était de pouvoir adapter, sans grosses modifications ni compétences particulières , un tendeur de chaîne du marché, peu onéreux puisque le prix Bihr est de 20,70€ sans remise.
https://www.bihr.eu/fr/fr/tendeur-de-chaine-tecnium-universel_4420001

Oldracer
Squadra FANTIC
FANTIC-MOTOR CLUB DE FRANCE

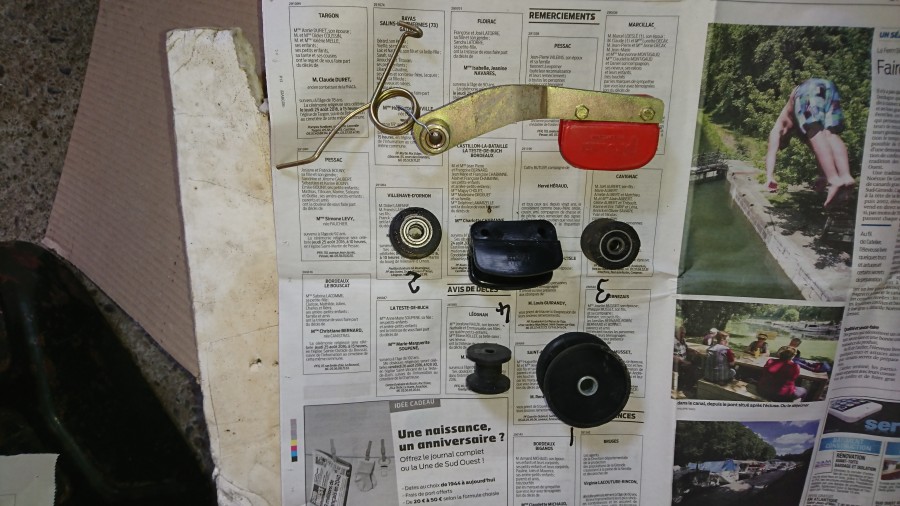

Je pensais à une roulette comme la 2 ou 3 (bien sur pas comme la 1 d'origine HVA ) mais le guidage ne serait peut étre pas génial ...


Squadra Fantic ....toujoursMoto(s) : Fantic 125 RC 81
